标准扇形喷嘴/一体型-雾的池内(上海)贸易有限公司

标准扇形喷嘴/一体型 VVP

螺纹尺寸	1/8～1R	喷雾角度	15～115°	平均粒子径	150～1,100μm
滤网	有/无	标准压力	0.3MPa	喷雾流量	0.20～150ℓ/min
空气消耗量	-	异物通过径	0.2～10.3mm

目录 CAD 说明书案例下载

产品特点

特点：

・产生中央较强两端较弱，呈山形流量分布的扇形喷嘴。
・复数排列时，若让两端重叠后，其流量会呈现均等分布。
・直接锁进管体的简易一体型
用途：

洗净：汽车、车辆、货柜、薄膜、毛毡、过滤器、网目、瓶子、土砂、碎石、金属、金属零件、机械、钢板、钢片、各种容器等。
散布：蚀刻液、油、润滑剂、糊液、酸液、防虫、除草剂、水溶液等。
冷却：气体、烟、热交换器、桶槽、钢板、钢片、屋顶等。
水幕：防火、灭火、防热、防尘、防臭。

产品规格

构造

・全金属或树脂制。
・直接锁进管体的简易一体型。
・滤网（仅限于本体为金属的产品）为小喷量产品的标准配备，可以取出。

材质

・本体：S303、PP（射出成形品）、S316L相当（精密小喷量型）
・滤网材质（精密小喷量型）：S303或S316
［可选材质］S316、PVC、PVDF（聚二氟乙烯）、超高分子聚酯纤维、其他
注）黄铜材料已于2019年7月停产。

質量

系列	螺纹尺寸	质量（g）
系列	螺纹尺寸	S303	B	S316L相当	PP
VVP※1	R1/8	10	11	-	-
	R1/4	21	223	-	-
	R3/8	37	40	-	-
	R1/2	65	70	-	-
	R3/4	110	120	-	-
	R1	170	180	-	-
VVP （精密小喷量型）	R1/8	-	-	9.6	-
VVP （精密小喷量型）	R1/4	-	-	16	-
VVP （射出成型品）	R1/8	-	-	-	1.1
VVP （射出成型品）	R1/4	-	-	-	2

※附有滤网时，质量增加2~5g。

注）黄铜材料已于2019年7月停产。

外形尺寸

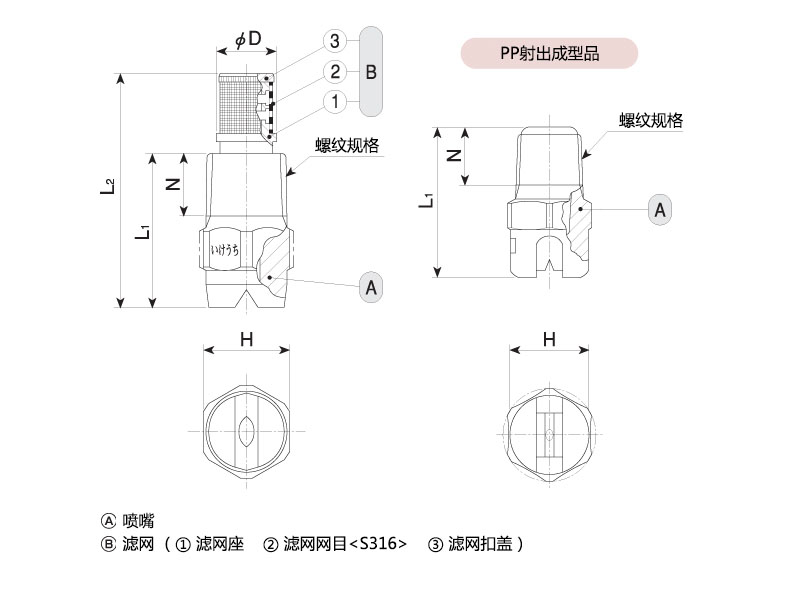

左图S303　右图PP（射出成型品）

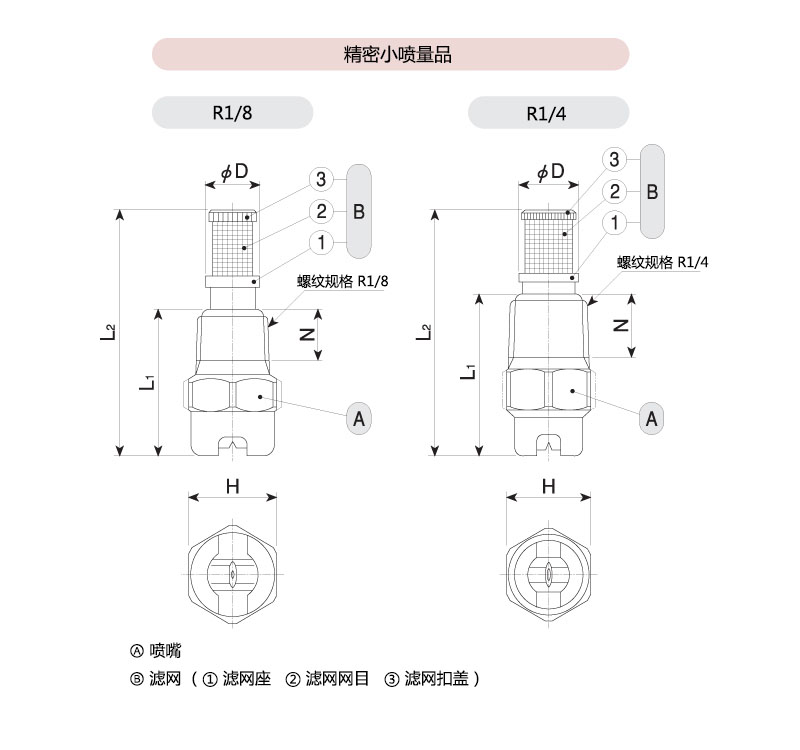

［S316相当的材质（精密小喷量型］左图螺纹尺寸R1/8　右图螺纹尺寸R1/4

系列	螺纹尺寸	外形尺寸（mm）
系列	螺纹尺寸	L1	L2	H	φD	N
VVP	R1/8	18.5	31	12	7.5	6.5
	R1/4	25	40	14	10	10.5
	R3/8	30	-	19	-	10.5
	R1/2	38	-	23	-	14
	R3/4	45	-	29	-	15
	R1	55	-	35	-	18
VVP （精密小喷量型）	R1/8	20	33.5	12	7.5	7
VVP （精密小喷量型）	R1/4	27	41	14	10	10.5
VVP （射出成型品）	R1/8	22	-	12	-	8.5
VVP （射出成型品）	R1/4	27	-	14	-	11.5

※根据型号和材质不同，其外观、外形尺寸可能存在差异。
