标准扇形喷嘴/一体型-雾的池内(上海)贸易有限公司

标准扇形喷嘴/一体型 VP

螺纹尺寸	1/8～1R	喷雾角度	15～115°	平均粒子径	150～550μm
滤网	有/无	标准压力	0.3MPa	喷雾流量	0.20～8.00ℓ/min
空气消耗量	-	异物通过径	0.2～2.0mm

目录 CAD 说明书案例下载

产品特点

特点：

・产生中央较强两端较弱，呈山形流量分布的扇形喷嘴。
・复数排列时，若让两端重叠后，其流量会呈现均等分布。
・直接锁进管体的简易一体型
用途：

洗净：汽车、车辆、货柜、薄膜、毛毡、过滤器、网目、瓶子、土砂、碎石、金属、金属零件、机械、钢板、钢片、各种容器等。
散布：蚀刻液、油、润滑剂、糊液、酸液、防虫、除草剂、水溶液等。
冷却：气体、烟、热交换器、桶槽、钢板、钢片、屋顶等。
水幕：防火、灭火、防热、防尘、防臭。

产品规格

构造

・喷嘴本体的喷口部与陶瓷一体成型。
・直接锁进管体即可使用，简单的一体成型。
・CERTIM是由陶瓷制喷口与强韧的工程塑胶一体成型而成。

材质

・喷口部：陶瓷
・其他：S303、B（黄铜）或PVDF（聚二氟乙烯）
［可选材质］S316、其他

质量

本体	螺纹尺寸	质量（g）
本体	螺纹尺寸	S303	B	CERTIM
金属	R1/8	8	9	-
金属	R1/4	20	22	-
CERTIM	R1/8	-	-	2.1
CERTIM	R1/4	-	-	6

※附有滤网时，质量增加2~5g。

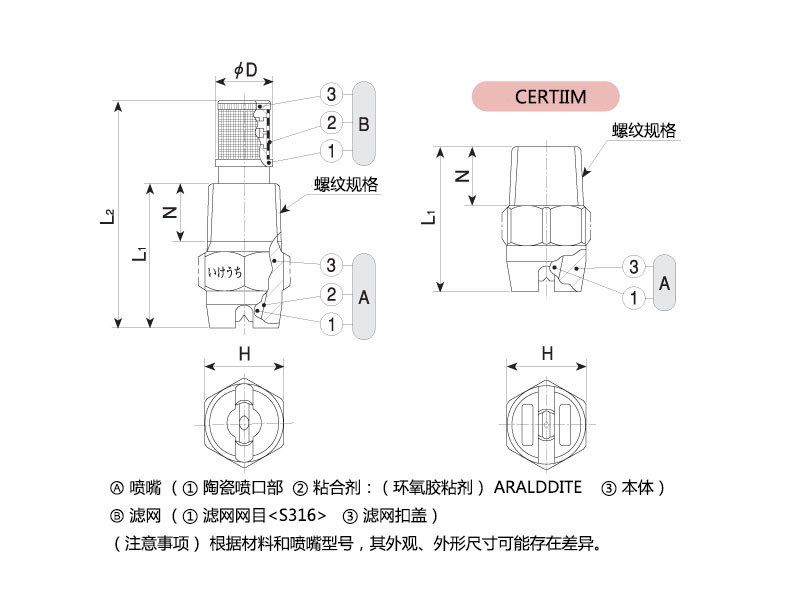

外形尺寸

本体	螺纹尺寸	外形尺寸（mm）
本体	螺纹尺寸	L1	L2	H	φD	N
金属	R1/8	16.5	30	12	7.5	6.5
金属	R1/4	26	40	14	10	10.5
CERTIM	R1/8	22	-	12	-	8.5
CERTIM	R1/4	26	-	14	-	10.5

※根据型号和材质不同，其外观、外形尺寸可能存在差异。
