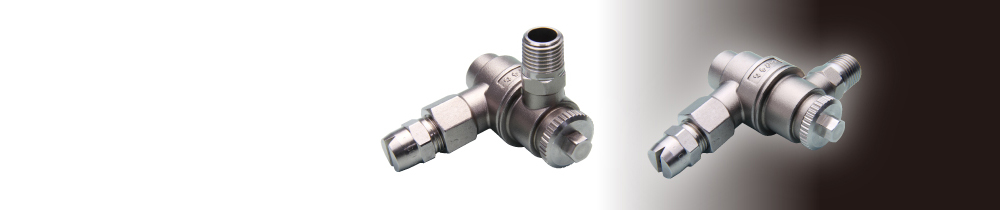

万向接头 WUT

材质	S303、S304、SCS13、NBR

目录 CAD 说明书案例下载

产品特点

产品规格

材质	・连接器：SCS13 ・球体：S303 ・E型环：S304 ・O型环：NBR
质量	・146g
外形尺寸	①②连接器 ③球体 ④E型环注意：1)震动频繁处手动安装有可能会脱落，请用 6N・m 螺丝拧紧。 2)最高使用圧力为3MPa。 3)使用直线喷嘴时，会出现轻微棒流紊乱现象。

材质

・连接器：SCS13
・球体：S303
・E型环：S304
・O型环：NBR

质量

・146g

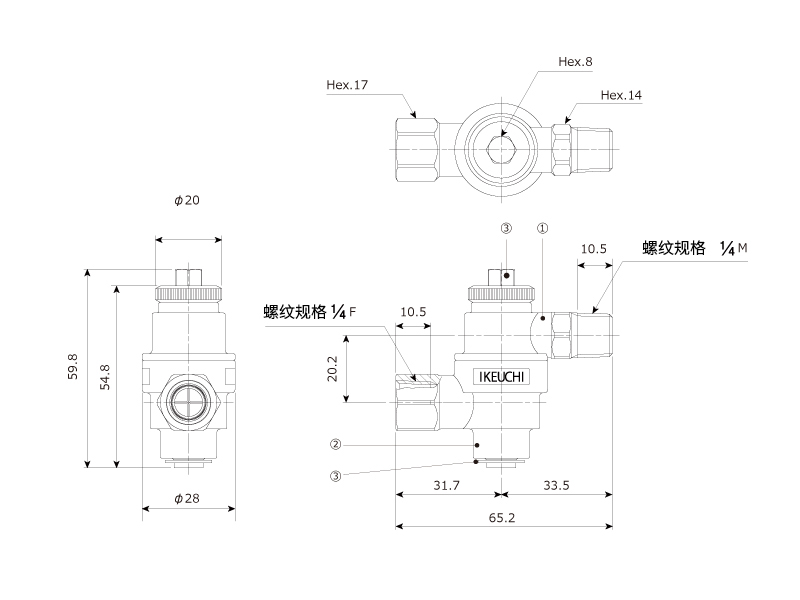

外形尺寸

①②连接器

③球体

④E型环

注意：1)震动频繁处手动安装有可能会脱落，请用 6N・m 螺丝拧紧。
2)最高使用圧力为3MPa。
3)使用直线喷嘴时，会出现轻微棒流紊乱现象。
