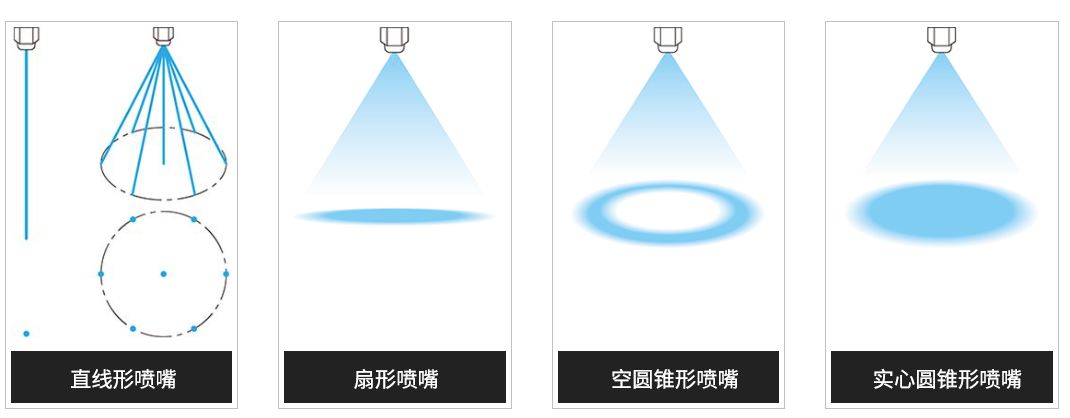

喷雾形状是指喷雾的断面形状,按照目的、用途、分别使用,以活用喷嘴的性能,提高喷雾的效果。

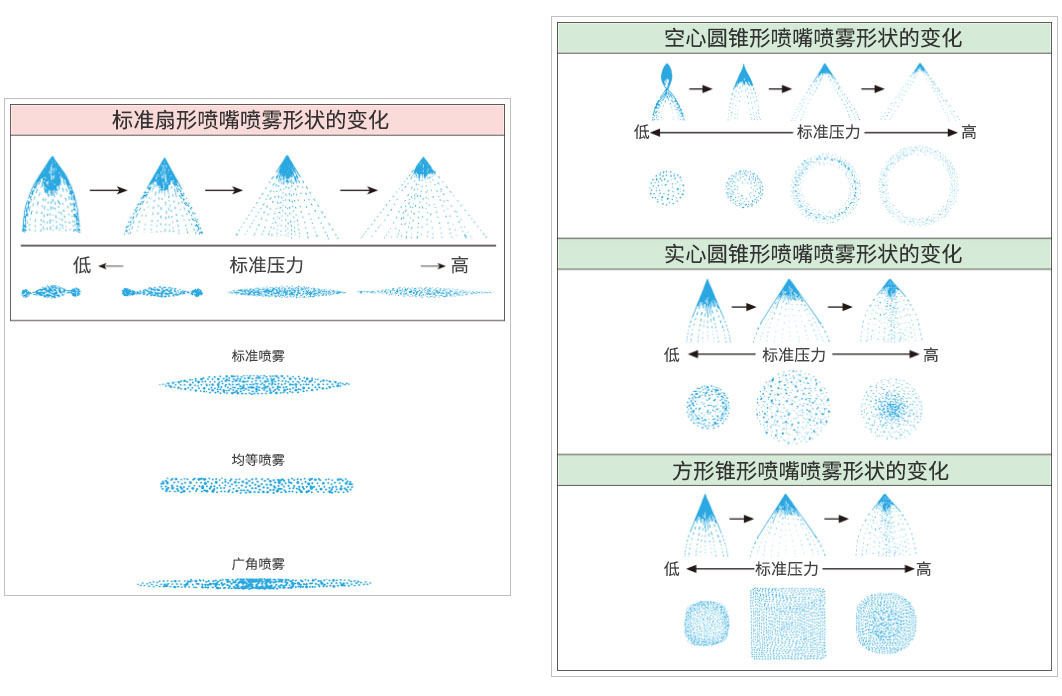

喷雾形状随着喷雾压力由低压逐渐升压而变化。

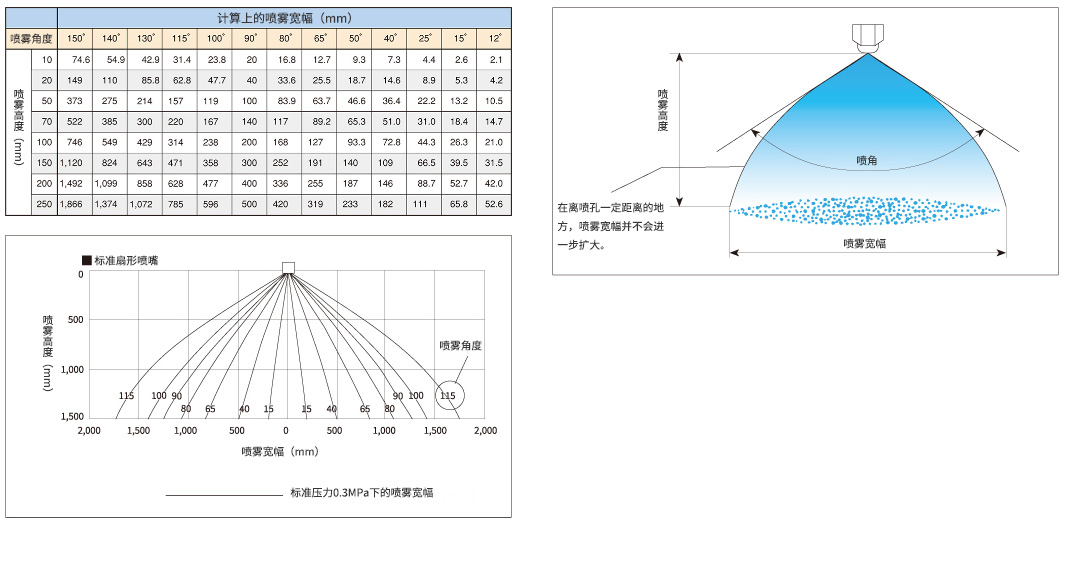

喷雾的喷雾角度(喷角)是指喷嘴附近的角度。
由于雾在空气中飞翔,其气势逐渐消失,并缩小涵盖范围。
在计算上,喷雾宽幅与实际喷雾宽幅,因喷雾高度不同而异。
因此在设计喷嘴安装时,请加以考虑。
此外,由于二流体喷嘴高速喷射,喷雾后无法保持角度。在设计两流体喷嘴的位置时,请参考喷雾宽度值。
流量分布表示在喷雾宽幅方向,其喷雾水量分布的状态。
山形分布用来在并列安装数个标准扇形喷嘴、使其更容易得到均等的流量分布,均等分布是为了让扇形喷嘴在喷雾宽度方向的洗净力均等。
流量分布随着喷雾高度及喷雾压力而变化。
喷雾液比重和喷雾流量的变化
液体比重越轻,喷雾压力越高,喷雾流速越高。
喷雾量大致与液体比重的平方根成反比例增减。
比重y的液体喷雾量,请以记载的数值乘以
喷雾流量与喷雾压力的关系
喷雾流量大致与喷雾压力的平方根成正比例增减。若在预定的喷雾压力下,其喷雾量在图标上未表示时,请用以下公式算出近似喷雾量Qx。
P:任意压力
Px:预想压力
Q:任意P的喷雾流量
Qx:预想的喷雾流量(近似値)
