空圆锥喷嘴（微雾小喷量）-雾的池内(上海)贸易有限公司

空圆锥喷嘴（微雾小喷量） CBIMK

螺纹规格	-	螺纹尺寸	M3深度2	标准压力	-
喷雾角度	60°※1	流量	2.0ℓ/hr～38.5ℓ/hr	供气方式	压缩空气
供液方式	液加压	平均粒子径	20μm～100μm	空气消耗量	36Nℓ/min～40Nℓ/min
空气压力	0.2MPa～0.4MPa	异物通过径	0.5mm～0.7mm

目录 CAD 说明书案例下载

产品特点

特点：

・产生平均粒径100μm（※2）以下之“微雾”的二流体空圆锥形喷嘴

・对喷雾液体加0.1~0.3MPa压力的液体加压式，流量调整范围广。

・喷雾角度为60°

・全域呈均等流量分布，中央强且逐渐向两端减弱的山形分布。

※1数喷雾角度为气压0.3MPa、液体压力0.1MPa时测定

※2数值为使用脱普勒法测定
材质：

不锈钢S303
用途：

散布：脱模剂、除臭剂、油、表面处理剂、防锈剂、润滑剂、蜂蜜、防虫剂、尿素水、其他。

冷却：模具、气体、钢板、钢片、铸物、车体、涂装物、玻璃板、塑胶、其他。

调湿：纸、废气、陶瓷、混泥土、其他。

产品规格

构造

・由喷嘴口、芯、扣盖、连接器四个组件构成二流体喷嘴。
・压缩空气和液体在喷嘴内部混合，使之微粒化的内部混合型。
　（压缩空气在喷嘴内部的中心，而液体在其外围流动的内部混合内气型）
・液体加压后供给二流体喷嘴的液体加压式。

材质

・本体：S303

质量

约22g

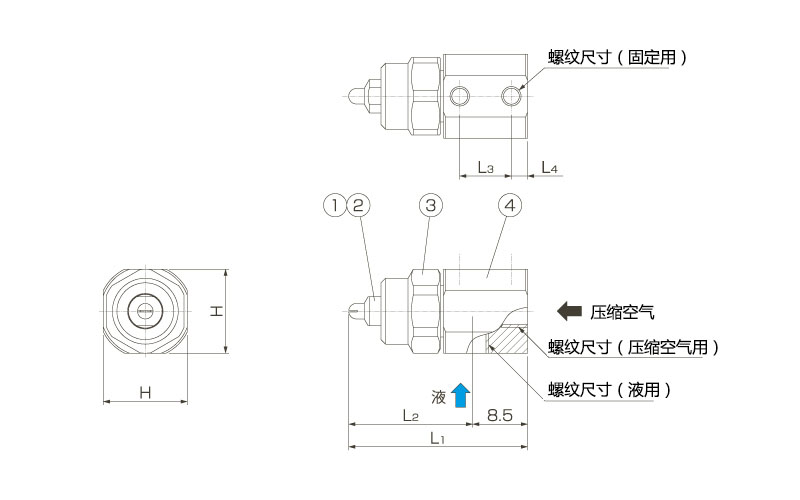

外形尺寸

①扣盖
②芯片
③芯
④连接器

尺寸和螺纹尺寸

空气消耗量的区分	外形尺寸（mm）					螺纹尺寸
空气消耗量的区分	L1	L2	L3	L4	H	压缩空气用	液用	固定用
01	27.7	19.2	8	2.5	13	M5深度3	M5深度3	M3×2
02	28	19.5
04	31.3	22.8
075	32.6	24.1

※根据材质、型号的不同，喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
