直线型喷嘴（液体搅拌用） EJX

螺纹尺寸	1/8~1*1/2M	喷雾角度	-	平均粒子径	-
滤网	无	标准压力	0.05MPa	喷雾流量	3.1～460ℓ/min（参考值）
空气消费量	-	异物通过径	1.5~17.5

R 1/4M

目录 CAD 说明书案例下载

产品特点

特点：

・利用负压在液体中喷射时，吸入周围液体后喷出时的液体量为供给量的3~4倍。
・简单的构造，小型的设计。
用途：

搅拌：液体搅拌，防止沉淀，解消浓度差异。
洗净：液中清洗等。
反应：液中蚀刻、电镀等。

产品规格

构造

・利用喷嘴内外压力差吸入周围液体，并喷出3~4倍的液体供给量的一体型喷嘴。

材质

・本体（螺纹尺寸1/M、1*1/2M）：SUS304或PVC
・本体（螺纹尺寸1/8M、1/4M）：S303或PP-IN
・本体（其他螺纹尺寸）：S303

质量

本体	螺纹尺寸	质量（g）
本体	螺纹尺寸	S303	S304	PP	PVC
金属	1/8M	11	-	-	-
	1/4M	26	-	-	-
	3/8M	80	-	-	-
	1/2M	170	-	-	-
	3/4M	420	-	-	-
	1M	-	2,200	-	-
	1*1/2M	-	3,200	-	-
树脂	1/8M	-	-	1.3	-
	1/4M	-	-	3.2	-
	3/8M	-	-	10	-
	1/2M	-	-	20	-
	3/4M	-	-	48	-
	1M	-	-	-	460
	1*1/2M	-	-	-	540

※螺纹尺寸1/8M和1/4M为PP制射出成形品。
※螺纹尺寸（　）中的数值为喷雾流量区分。

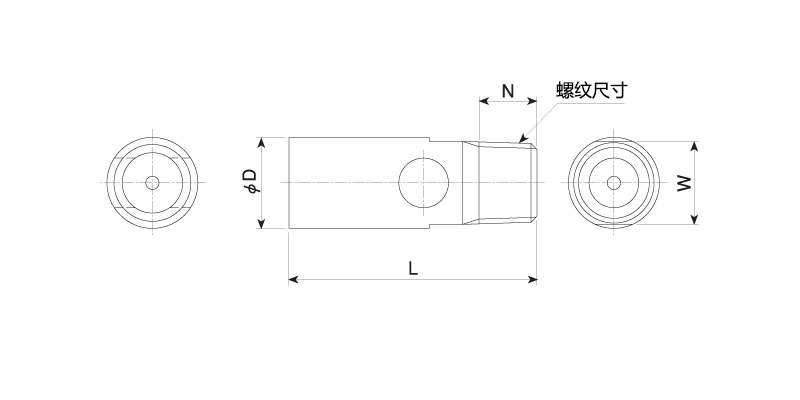

外形尺寸

本体	螺纹尺寸	外形尺寸（mm）
本体	螺纹尺寸	L	H	φD	N
金属	1/8M	30	10	11	7
	1/4M	48	14	16	10.5
	3/8M	72	22	24	11
	1/2M	93	27	31	14
	3/4M	126	34	42	15
	1M	172	60	76.3	18
	1*1/2M	212	80	89.1	20

本体	螺纹尺寸	外形尺寸（mm）
本体	螺纹尺寸	L	H	φD	N
树脂	1/8M	30	11	11	7
	1/4M	48	16	16	10.5
	3/8M	72	22	24	11
	1/2M	93	27	31	14
	3/4M	126	34	42	15
	1M	172	60	80	18
	1*1/2M	212	80	90	20

※根据材质、型号的不同，喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
