实心圆锥形喷嘴/标准型 JJXP

螺纹尺寸	R1/8～3/8M、Rc3/8～3	喷雾角度	55～105°	平均粒子径	270～1,950μm
滤网	有/无	标准压力	0.2MPa	喷雾流量	0.50～1,200ℓ/min
空气消耗量	-	异物通过径	0.4～20.0mm

目录 CAD 说明书案例下载

产品特点

特点：

・喷雾形状为圆形，流量分布均等的实心圆锥形喷嘴。
・小喷量~大喷量的系列化。
・为加大异物通过径，在旋回子上面采用X型叶片，因此不易堵塞。
用途：

洗净：气体、燃烧烟雾、机械装置、清除器、网目、桶槽、零件、碎石、土砂等。
冷却：气体、机械装置、桶槽、钢板等
散布：污水处理、曝气、消泡、防火、消火、镇尘、海水淡化装置等。

产品规格

构造

・由喷嘴本体与X形叶片等两个部分所构成，叶片压进本体的一体型喷嘴。
・（材质：PP、PVDF）由射出成型的喷嘴本体与X型叶片等两部分构成。
・（材质：HTPVC、PVC）由射出成型的喷嘴本体与X形叶片等两部分所构成，为叶片可拆式的一体型喷嘴。

材质

・喷嘴（螺纹尺寸R1/8～R（Rc）3/8）：S303
・喷嘴（螺纹尺寸Rc1/2～Rc1）：S303
・喷嘴（螺纹尺寸Rc1*1/2以上）：S316
・喷嘴：PVDF（聚二氟乙烯）、HTPVC（耐热聚氟乙烯）或PVC（硬质聚氟乙烯）
・叶片：一部S316L相当或SCS16
［可选材质※］S316、S316L、PTFE（螺纹尺寸Rc3/8以上）
※存在螺纹尺寸有差异的情况。
注）黄铜材料已于2019年7月停产。
注）PP材料已于2020年4月起停产。

质量

本体	螺纹尺寸	质量（g）
本体	螺纹尺寸	S303、S316	PVDF	HTPVC	PVC
金属	R1/8（005）	9.5	-	-	-
	R1/8（010～030）	11	-	-	-
	R1/4×1/8（005）	18	-	-	-
	R1/4×1/8（010～030）	18	-	-	-
	R1/4（040～060）	21	-	-	-
	R3/8	50	-	-	-
	Rc3/8	61	-	-	-
	Rc1/2	140	-	-	-
	Rc3/4	270	-	-	-
	Rc1	515	-	-	-
	Rc1*1/2	1,520	-	-	-
	Rc2（250～350）	2,600	-	-	-
	Rc2（400～500）	2,050	-	-	-
	Rc2*1/2	4,360	-	-	-
	Rc3（920）	6,700	-	-	-
	Rc3（1200)	6,500	-	-	-
樹脂	R1/8	-	2.2	-	-
	R1/8	-	-	-	1.4
	R1/4	-	4.1	-	-
	R1/4	-	-	2.5	-

※螺纹尺寸（　）中的数值是喷雾流量的区分。
※附有滤网时，质量会增加2g

注）黄铜材料已于2019年7月停产。
注）PP材料已于2020年4月起停产。

外形尺寸

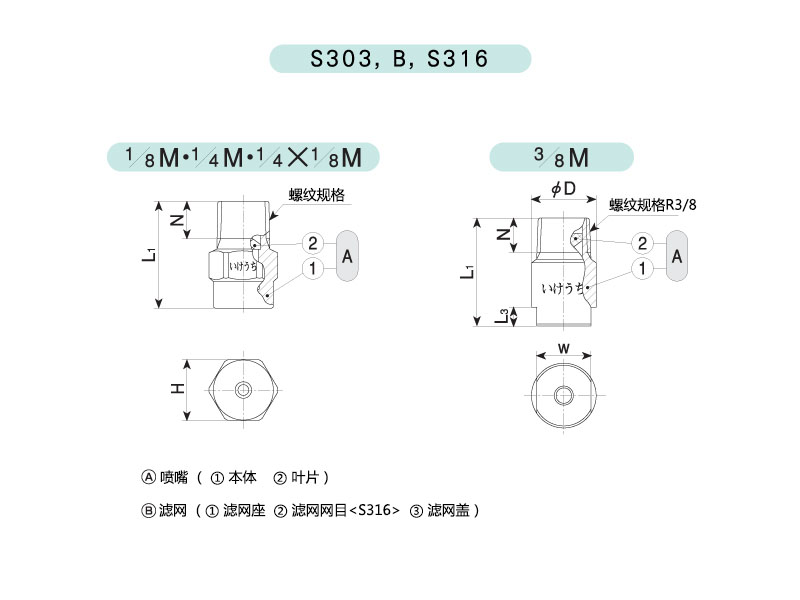

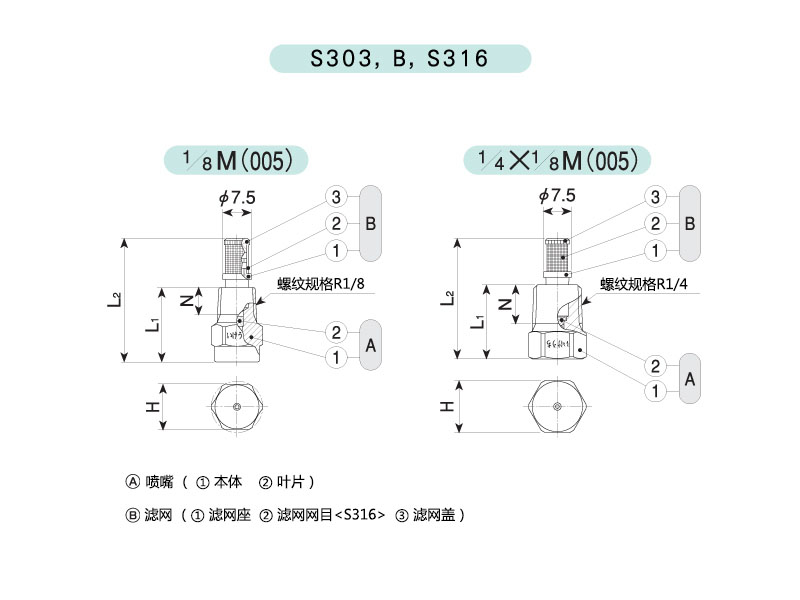

［金属制］左图螺纹尺寸R1/8（005）　右图螺纹尺寸R1/4×1/8（005）

［金属制］左图螺纹尺寸R1/8、R1/4、R1/4×1/8　右图螺纹尺寸R3/8

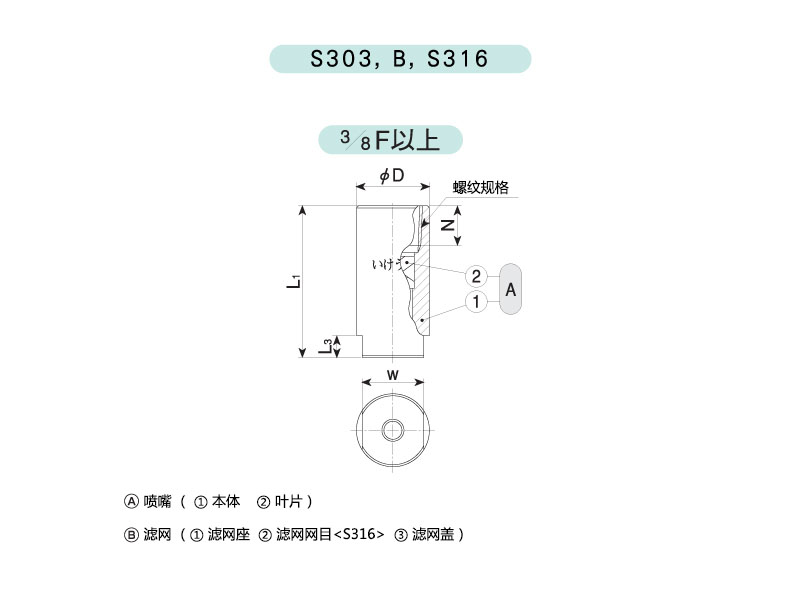

［金属制］螺纹尺寸Rc3/8以上

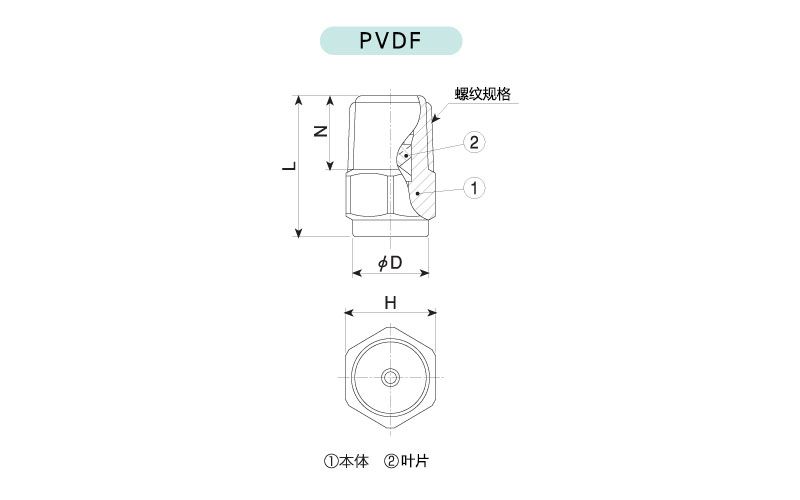

［树脂制］材质：PVDF

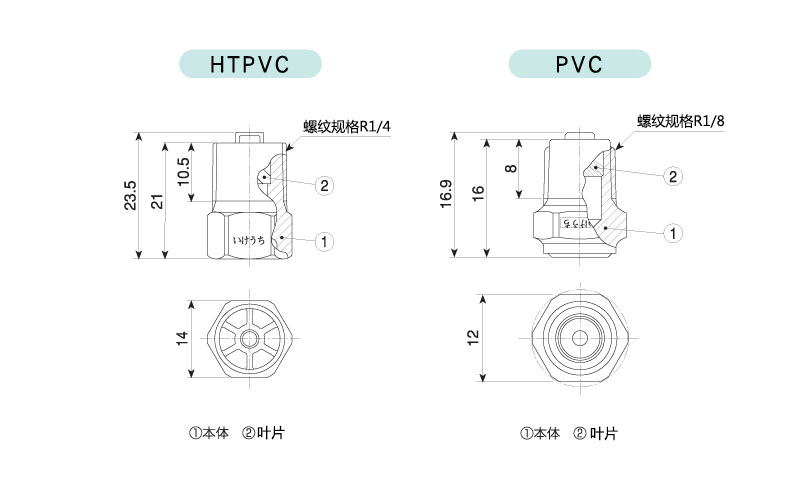

［树脂制］左图　材质：HTPVC　右图　材质：PVC

本体	螺纹尺寸	外形尺寸（mm）
本体	螺纹尺寸	L1	L2	L3	H	W	φD	N
金属	R1/8（005）	20	32.5	-	12	-	-	7
	R1/8（010～030）	20	-	-	12	-	-	7
	R1/4×1/8（005）	20	32.5	-	14	-	-	10.5
	R1/4×1/8（010～030）	20	-	-	14	-	-	10.5
	R1/4（040～060）	28	-	-	14	-	-	10.5
	R3/8	34	-	6	-	17	20	11
	Rc3/8	43	-	6	-	17	20	11
	Rc1/2	54	-	8	-	22	25	14
	Rc3/4	69	-	10	-	27	32	15
	Rc1	89	-	14	-	34	40	17
	Rc1*1/2	124	-	20	-	50	58	19
	Rc2（250～350）	160	-	24	-	60	70	23
	Rc2（400～500）	118.5	-	24	-	60	70	23
	Rc2*1/2	147.5	-	27	-	80	90	27
	Rc3（920）	163.5	-	30	-	90	105	30
	Rc3（1200)	170.5	-	30	-	90	105	30

本体	螺纹尺寸	外形尺寸（mm）
本体	螺纹尺寸	L	H	φD	N
树脂（PVDF）	R1/8	18	12	11	8
树脂（PVDF）	R1/4	22	14	12	11.5

※螺纹尺寸（　）中的数值、可以区分喷雾流量。
※PVDF以外的树脂型外形尺寸请参照上图。
※根据型号和材质不同，其外观、外形尺寸可能存在差异。
