管扣式快拆喷嘴-雾的池内(上海)贸易有限公司

管扣式快拆喷嘴 QB

配管管径	1~2英寸,25～50A	喷雾角度	40°、65°、80°	平均粒子径	430～800μm
滤网	无	标准压力	0.3MPa	喷雾流量	8.00～39.0ℓ/min
空气消耗量	-	异物通过径	1.7～5.1mm

目录 CAD 说明书案例下载

产品特点

特点：

・产生中间强两边弱的山形流量分布的扇形喷嘴。
・安装简单，需要要管路上开φ14.3mm的孔插入即可。
・可以任意调节喷雾角度50°，并根据不同喷量区分用不同颜色的喷嘴。
・采用快拆式喷嘴，简单装卸，便于维护。
用途：

喷涂前后处理：汽车、喷涂设备、家电。
清洗：制铁工厂酸洗后水洗、食品工厂的水洗工段。

产品规格

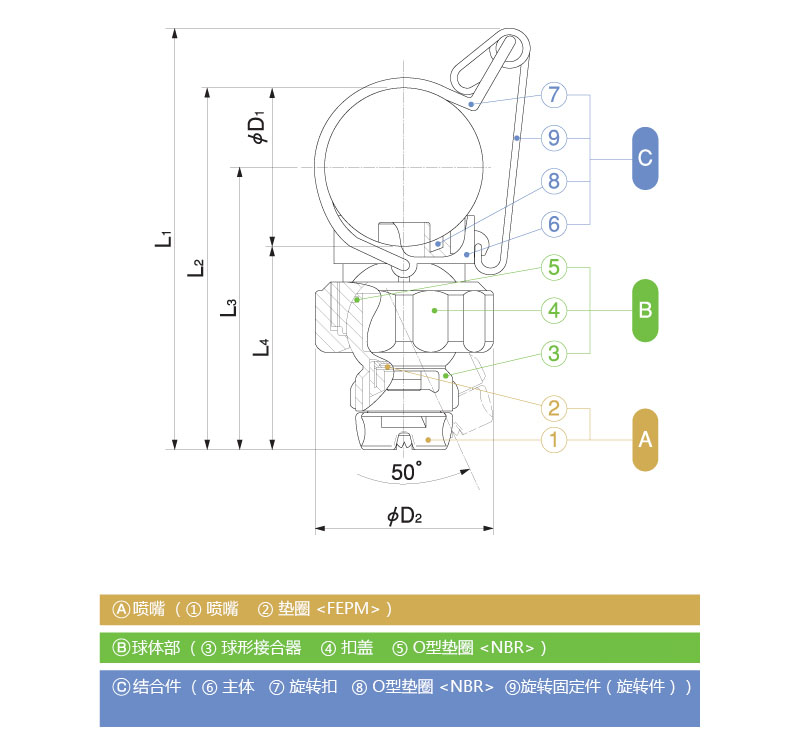

构造

・由喷嘴、球体部、接合器构成。
・可只更换易损耗的喷嘴。

材质

・本体：FRPP（添加玻璃纤维的PP塑胶材料）

质量

61g

外形尺寸

配管管径（英寸）	外形尺寸（mm）
配管管径（英寸）	L1	L2	L3	L4	φD1	φD2
1	105	89	72	55	34	48
1*1/4	114	98	76	55	42.7	48
1*1/2	120	104	79	55	48.6	48
2	132	116	85	55	60.5	48

※请使用JIS G 3459（SUS配管）规格的管道。
※40A，50A指的是金属配管的1*1/2英寸及2英寸。

配管管径（内径）	外形尺寸（mm）
配管管径（内径）	L1	L2	L3	L4	φD1	φD2
25A	103	87	71	55	32	48
30A	109	93	74	55	38	48
40A	120	104	79	55	48.6	48
50A	132	116	85	55	60.5	48

※请使用JIS K 6742（PVC配管）规格的管道。
※40A，50A指的是金属配管的1*1/2英寸及2英寸。
※根据型号和材质不同，其外观、外形尺寸可能存在差异。
