空心圆锥形喷嘴/中喷量型 AAP

螺纹尺寸	R1/4~R1/2	喷雾角度	75°、80°	平均粒子径	260～800μm
滤网	无	标准压力	0.2MPa	喷雾流量	1.00～23.0ℓ/min
空气消耗量	-	异物通过径	2.0～8.0mm

目录 CAD 说明书案例下载

产品特点

特点：

・无论液压高低如何，喷雾都很稳定。
・喷雾的形状为环状，粒径较细的空心圆锥形喷嘴。
・流入口、流出口为同一孔，不易堵塞。
・与流入方向呈直角喷雾
用途：

洗净：气体、空气、机械装置、涂装前处理等
散布：曝气、增湿等。
冷却：气体、空调、屋顶、机械装置、食品、温水等。

产品规格

构造

・由喷嘴本体和喷口扣盖构成。
・喷嘴扣盖采用螺旋式可拆卸。

材质

・本体：S304
・扣盖：S303
［可选材质］S316、S316L、B（黄铜）

质量

螺纹尺寸	质量（g）
R1/4	49
R3/8	72
R1/2	160

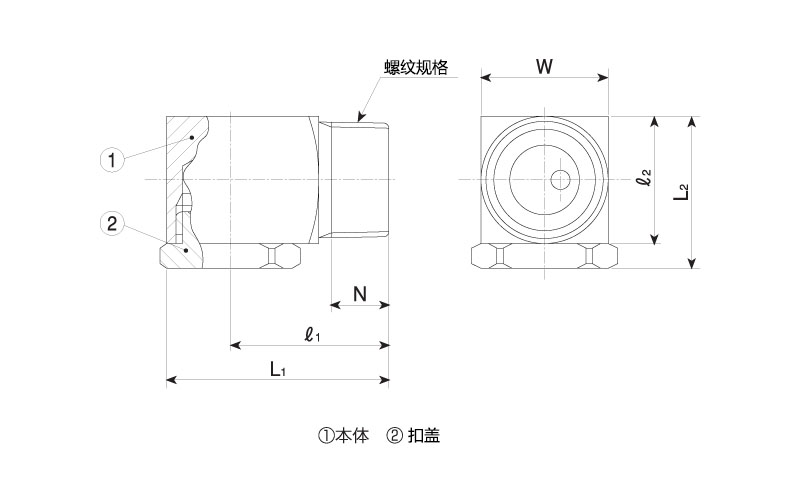

外形尺寸

螺纹尺寸	外形尺寸（mm）
螺纹尺寸	L1	L2	ℓ1	ℓ2	W	N
R1/4	32	20.5	23	16	16	10.5
R3/8	36	23.5	26	19	19	11
R1/2	46	31	33.5	25	25	14

※根据型号和材质不同，其外观、外形尺寸可能存在差异。
