广角扇形喷嘴 YYP

螺纹尺寸	1/8～1R	喷雾角度	115～140°	平均粒子径	190～1,550μm
滤网	有/无	标准压力	0.15MPa	喷雾流量	0.30～250ℓ/min
空气消耗量	-	异物通过径	0.6～18.5㎜

目录 CAD 说明书案例下载

产品特点

特点：

・虽是低压液，但能产生广角的扇形喷雾。
・与其他种类的扇形喷嘴相比，其雾化性能、喷雾形状及流量分布均较粗，且冲击力较弱，但不易堵塞。
・以喷嘴轴为基准，其喷雾角度为75°仰角。
用途：

洗净：输送带、薄膜、滤波板、玻璃板、板材等。
消泡：污水处理、制纸等。
冷却：输送带、屋顶、桶槽等。
水幕：防火、放热、防臭、防尘等。
其它：需要低压广角的扇形喷雾等。

产品规格

构造

・全金属或树脂的一体型结构。

材質

・本体：S303、B（黄铜）或PVC（射出成形品）
［可选材质］S316、其他

质量

系列	螺纹尺寸	质量（g）
系列	螺纹尺寸	S303	B	PVC（射出成型品）
YYP	R1/8（03～13）	7.5	8	-
	R1/8（16～60）	9.3	10	-
	R1/4	28	30	-
	R3/8	65	72	-
	R1/2	105	112	-
	R3/4（620）	175	187	-
	R3/4（1000）	345	370	-
	R1	510	550	-
YYP （射出成型品）	R1/8（03～13）	-	-	1.8
YYP （射出成型品）	R1/8（16～60）	-	-	1.8

※附有滤网时，质量增加2~5g。
※螺纹尺寸（　）是为了区分喷雾流量。

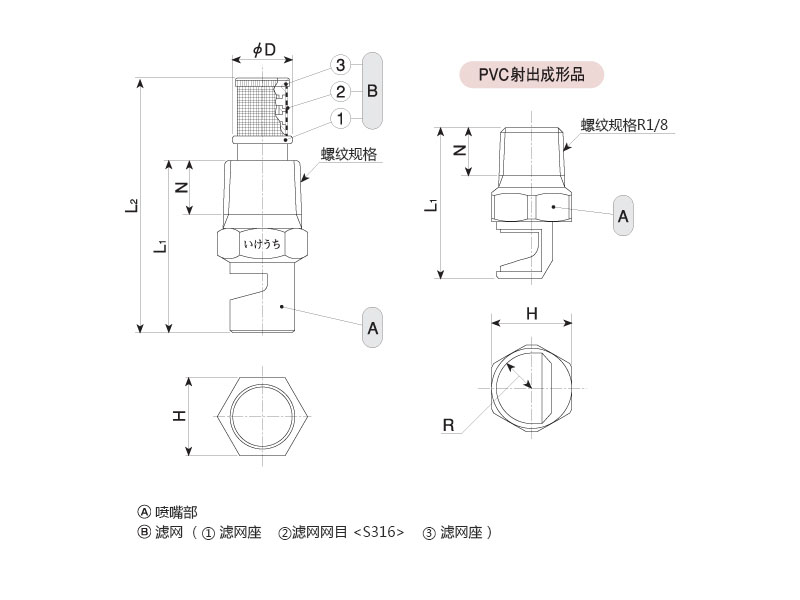

外形尺寸

左图S303或B（黄铜）　右图PVC（射出成型品）

系列	螺纹尺寸	外形尺寸（mm）
系列	螺纹尺寸	L1	L2	H	φD	N	R
YYP	R1/8（03～13）	23	35.5	10	7.5	7	-
	R1/8（16～60）	25	-	10	-	7	-
	R1/4	34	-	14	-	10.5	-
	R3/8	44	-	19	-	11	-
	R1/2	50	-	22	-	14	-
	R3/4（620）	55	-	27	-	15	-
	R3/4（1000）	65	-	36	-	15	-
	R1	75	-	41	-	18	-
YYP （射出成型品）	R1/8（03～13）	21.5	-	12	-	7	4.5
YYP （射出成型品）	R1/8（16～60）	22.5	-	12	-	7	5.25

※附有滤网时，质量增加2~5g。
※根据型号和材质不同，其外观、外形尺寸可能存在差异。
