标准扇形喷嘴/快拆型 INVV

螺纹尺寸 1/8~3/8R※1 喷雾角度 50°~115°※2 平均粒子径 160~400μm
滤网 标准压力 0.3MPa 喷雾流量 0.50~5.00ℓ/min※1
空气消耗量 - 异物通过径 0.3~1.6mm
产品特点
  • 特点:

    [树脂制·金属制共同特点]

    ・产生中央较强两端较弱,呈山形流量分布的扇形喷嘴。

    ・方便拆卸的旋拧卡扣的设计。

    ・拆卸简单,缩短维修时间。

    ・即使拆卸后喷口部及垫圈亦不易脱落。

    [树脂制特点]

    ・ 因是聚乙烯树脂产品,所以耐药性与耐热性强。

    ・ 以喷口的不同颜色来区分喷量。

    [金属制特点]

    ・由不锈钢制成,具有出色的耐用性和耐热性。

    ※ 1 螺丝尺寸范围取决于材料

    ※ 2 [由树脂制成] 50~115°,[由金属制成] 15~115°

    ※ 3 [由树脂制成] 0.50至5.00ℓ/min,[由金属制成] 1.5至20.0ℓ/min


  • 树脂制用途:

    洗净:洗净机。
    散布:蚀刻液、离型剂。
    其它:维修与定位之必要用途。

  • 金属制用途:

    洗净:汽车、车辆、集装箱、薄膜、过滤网、毛毡、网目、瓶子、土砂、碎石、金属、金属零件、机械、钢板、钢片、线材、各种容器
    散布:油、润滑油、糊液、酸液、防虫、防除剂、除草剂、水溶液
    冷却:罐子、屋顶液
    水幕:防尘、防臭

产品规格
构造 [树脂制]
・喷嘴部(喷口部、垫片)与接合部构成二体型结构。
・喷嘴部旋转60°便可容易拆卸的快拆型喷嘴。

[金属制]
・喷嘴部(喷口部・垫片・扣盖)与接合部构成二体型结构。
・喷嘴部旋转60°便可容易拆卸的快拆型喷嘴。
材质 [树脂制]
・喷口部:PP
・垫片:FEPM
・扣盖:PP或PPS

[金属制]
・喷口部:S303(不锈钢303)
・扣盖:S316L相当(不锈钢316L相当)
・垫片:FEPM
・接合器:S316L相当(不锈钢316L相当)
质量

[树脂制]

螺纹尺寸 质量(g)
PP PPS
R1/8 9.0 12
R1/4 9.4

12

R3/8 10.3

14



[金属制]

螺纹尺寸 质量(g)
R1/4 57



外形尺寸

[树脂制]

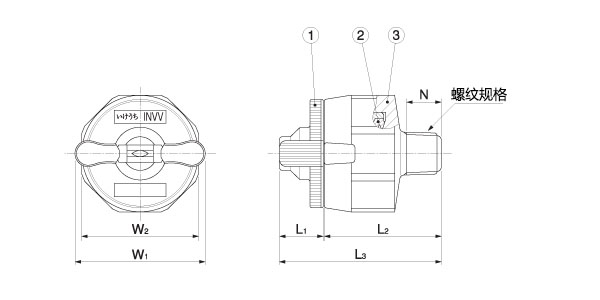

INVV树脂制的尺寸图

螺纹尺寸 外形尺寸(mm)
L1 L2 L3 W1 W2 N
R1/8 10 27 37 30 27 8
R1/4 10 30 40 30 27 11.5
R3/8 10 30 40 30 27 12



名称 材质
①本体 PP
②垫片 FEPM
③接合器 PP或PPS



[金属制]

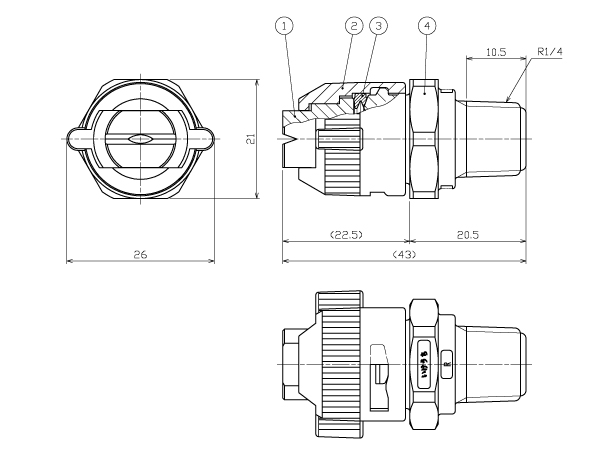

INVV金属制的尺寸图

名称 材质
①喷口部 S303(不锈钢303)
②扣盖 S316L相当(不锈钢316L相当)
③垫片 FEPM
④接合器 S316L相当(不锈钢316L相当)





※根据型号和材质不同,其外观、外形尺寸可能存在差异。
※INVV系列和ISVV系列(停止贩卖)不可互换。
