帘幕型喷嘴 SLNHA-H

形状 帘幕状 螺纹尺寸 多孔 标准压力 -
喷雾角度 - 喷雾流量 - 供气方式 压缩空气

产品特点
  • 特点:

    ・横向、均等喷雾之液体用,气体用帘幕式喷嘴。
    ・液体用喷嘴流量分布均等,气体用喷嘴冲击力分布均等之设计。
    ・能完成较以往的产品更薄的喷雾,降低药液、纯水的成本。
    ・适用于小型化的设备。

  • 用途:

    除水干燥、洗净、蚀刻、现象。

产品规格
构造 ・紧凑设计、厚度约20mm(PVC制的为30mm)的帘幕型喷嘴。
材质 ・垫片:PE
・O形圈:FKM
・本体:S304或PVC
质量
喷嘴长度
ℓ(mm)
质量(kg)
S304 PVC
530 5.0 1.5
700 6.5 1.9
810 7.5 2.2
900 8.0 2.5
1,400 12 4.0

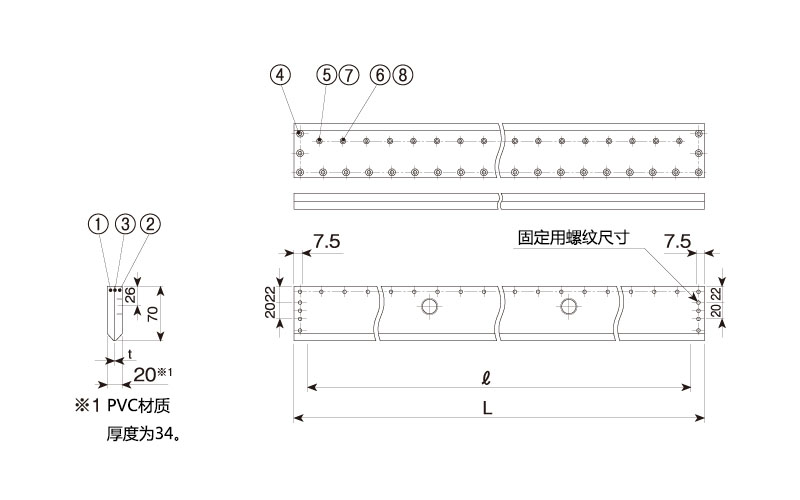

外形尺寸

喷嘴长度
ℓ(mm)
喷嘴宽度
t(mm)
螺纹尺寸 全长
L(mm)※1
供给口数 流体供給口 固定用
530 0.1 2 3/8F M5 560
700 1/2F 730
810 840
900 930
1,400 3 1,430

上图为不锈钢制产品。
①帘幕板[表面](S304)
②帘幕板[里面](S304)
③垫片(PE)
六角孔螺栓[M5×10](S304)
六角孔螺栓[M4×8](S304)
六角孔螺栓[M4×10](S304)
O形垫圈[P-4](FKM)
Oリング(FKM)

※1.材质为S304时,可以制造250~3,950mm。材质为PVC时,可以制造250~2,950mm。
※固定用螺丝的深度S304为8mm、PVC为10mm。
※根据材质、型号的不同,喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
