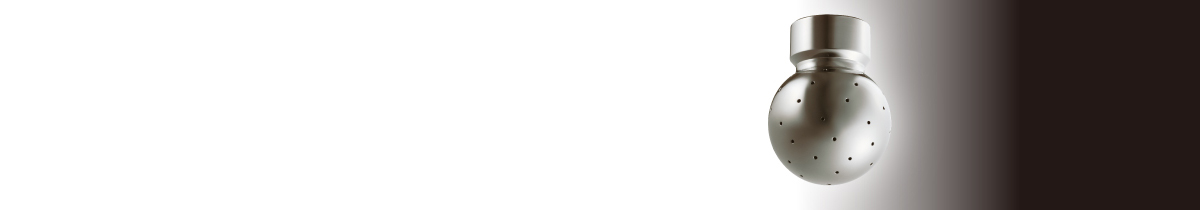

喷淋球 SWB

螺纹尺寸	3/4F～2F,φ21～φ50	使用压力	0.1～0.5MPa	喷雾流量	35.4～395ℓ/min
飞射距离	-	清洗距离	-	耐热温度	-

目录 CAD 说明书案例下载

产品特点

特点：

低中压规格的清洁型清洗喷嘴。

备有螺纹式和插销式两种款型。

标准品外可接受定制。
用途：

各种罐体、容器内部清洗。

产品规格

材质

S316L

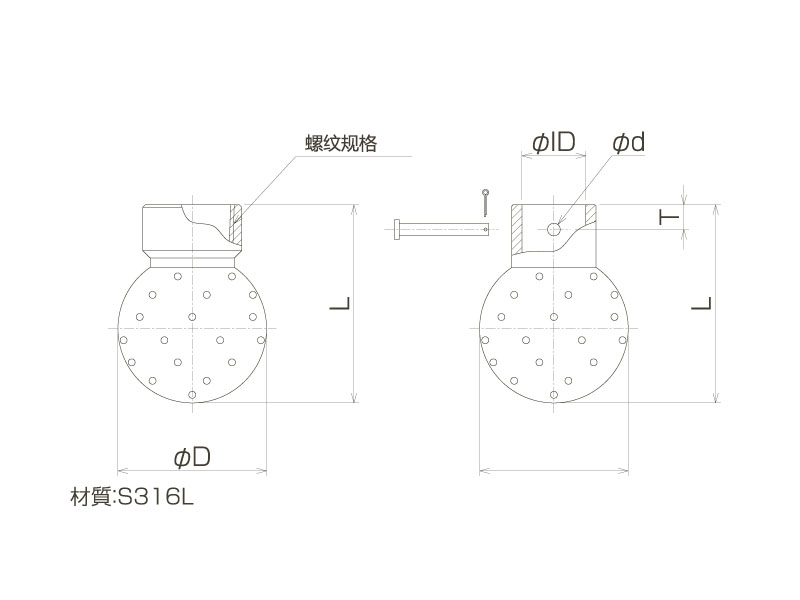

尺寸

型号	连接类型		外形尺寸（mm）
型号	螺纹尺寸	插销规格	L	φD	φd	φID	T
SWBD4050L	3/4F	φ21	56	40	5	22.1	10
SWBD60100L	1F	φ25	80	60	5	25.8	10
SWBD80150L	1*1/2F	φ38	102	80	5	38.5	15
SWBD100200L	2F	φ50	125	100	8	51.2
SWBD100250L	2F	φ50	125	100	8	51.2

其他

［规格］

型号	孔数※	孔径（mm）	推荐使用罐体直径（mm）	喷雾流量（ℓ/min）（MPa）
型号	孔数※	孔径（mm）	推荐使用罐体直径（mm）	0.1	0.2	0.3	0.4	0.5
SWBD4050L	44	1.2	450～900	35.4	50.0	61.2	70.7	79.1
SWBD60100L	50	1.6	900～1,800	70.7	100	122	141	158
SWBD80150L	60	1.8	1,350～2,250	106	150	184	212	237
SWBD100200L		2.1	1,800～3,000	141	200	245	283	316
SWBD100250L		2.3	2,250～3,750	177	250	306	354	395

※不含排水孔。
