中低压清洗旋转喷嘴 JET ATTACKER

螺纹尺寸	1/2F	使用压力	0.3～3.0MPa	喷雾流量	12～98ℓ/min※1
飞射距离	2～9m	清洗距离	-	耐热温度	4～60℃

目录 CAD 说明书案例下载

产品特点

特点：

通过清洗水的动力自动旋转清洗。

供给的水流全部转换为洗净水和驱动力，达到低损耗。

备有2只和4只喷嘴臂手的喷嘴。

[三维喷嘴]

配备有水流清洗的低压规格(0.3~ 1.2MPa）和压力清洗的中压规格（1.0~3.0MPa）两种。

[二维喷嘴]

强力洗净的直线喷嘴或覆盖面积广的扇型喷嘴等都可以根据目的、用途安装喷嘴。

除标准尺寸200mm、300mm以外，还可根据客户现场面积制定相应臂手长度。

水和空气均能带动旋转，也可用于吹风等干燥用途。

用途：

清洗罐、灌装机

产品规格

材质

种类	型号	材质
三维喷嘴	1/2FJA3-2L（φ3.5）S304	・S304 ・特殊PTFE ・NBR ・FKM
	1/2FJA3-2L（φ5.4）S304
	1/2FJA3-2S（φ1.8）S304
	1/2FJA3-2S（φ2.4）S304
	1/2FJA3-4S（φ1.8）S304
	1/2FJA3-4S（φ2.4）S304
二维喷嘴	1/2FJA2-2（φ2.5）S304～	・S304 ・PTFE ・NBR ・FKM
	1/2FJA2-2（φ3.5）S304～
	1/2FJA2-2（φ5.4）S304～
	1/2FJA2-4（φ2.5）S304～
	1/2FJA2-4（φ3.5）S304～
	1/2FJA2-4（φ5.4）S304～

质量

种类	型号	压力规格	螺纹尺寸	质量（kg）
三维喷嘴	1/2FJA3-2L（φ3.5）S304	低圧	1/2F	1.70
	1/2FJA3-2L（φ5.4）S304	低圧		1.70
	1/2FJA3-2S（φ1.8）S304	中圧		1.60
	1/2FJA3-2S（φ2.4）S304			1.60
	1/2FJA3-4S（φ1.8）S304			1.95
	1/2FJA3-4S（φ2.4）S304			1.95
二维喷嘴	1/2FJA2-2（φ2.5）S304～			1.9
	1/2FJA2-2（φ3.5）S304～
	1/2FJA2-2（φ5.4）S304～
	1/2FJA2-4（φ2.5）S304～			2.0
	1/2FJA2-4（φ3.5）S304～
	1/2FJA2-4（φ5.4）S304～

尺寸

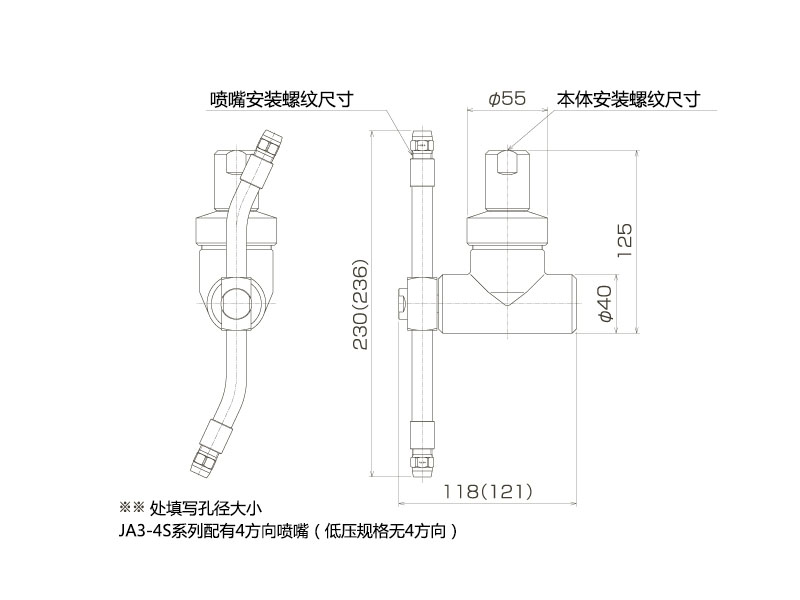

［尺寸图］JA3-2S（φ※※）

※（　）内为低压规格的尺寸。

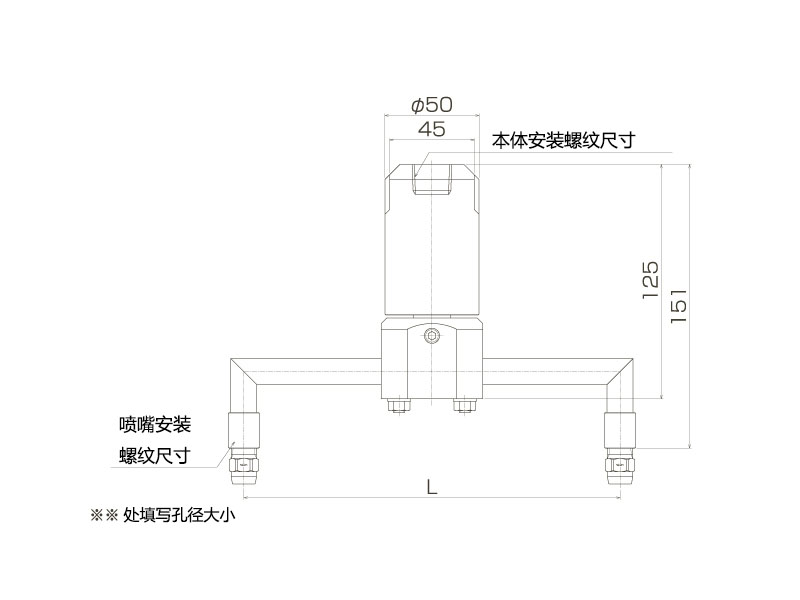

［尺寸图］JA2-2（φ※※）

种类	型号	臂长（mm）※
二维喷嘴	1/2FJA2-2（φ2.5）S304～	200、300、任意
	1/2FJA2-2（φ3.5）S304～
	1/2FJA2-2（φ5.4）S304～
	1/2FJA2-4（φ2.5）S304～
	1/2FJA2-4（φ3.5）S304～
	1/2FJA2-4（φ5.4）S304～

※标准机械臂长度的可制造范围在100mm~1500mm之间。其他长度请联系我们洽谈。

其他

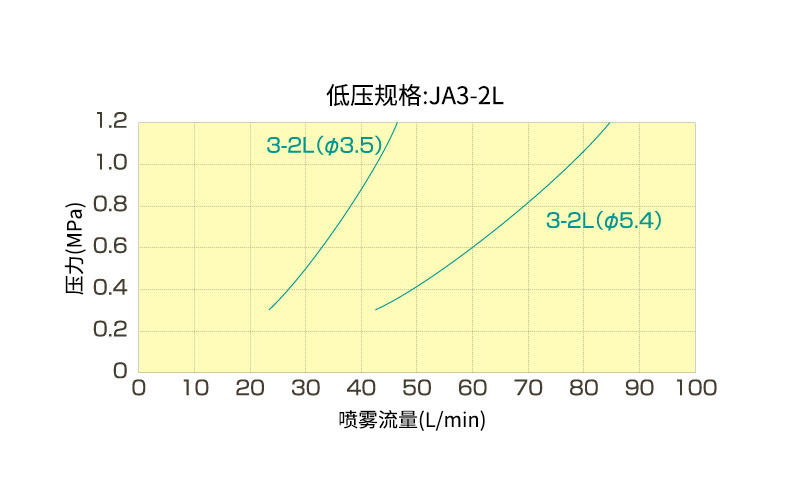

［喷雾流量］低压规格：JA3-2L

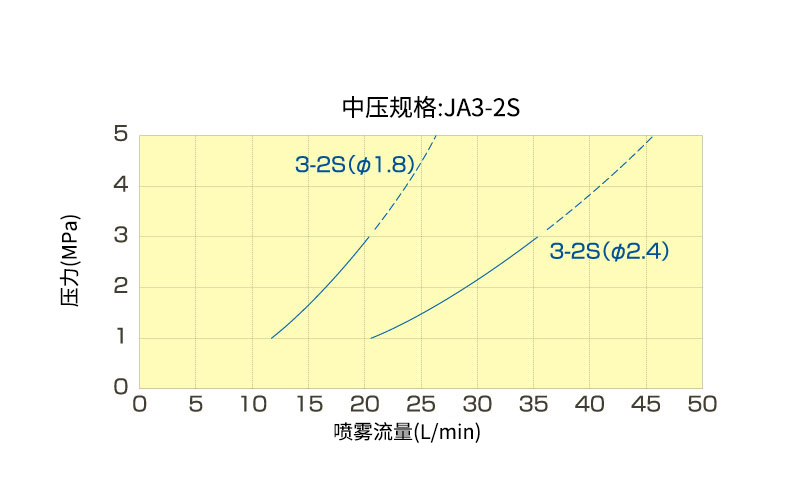

［喷雾流量］中压规格：JA3-2S

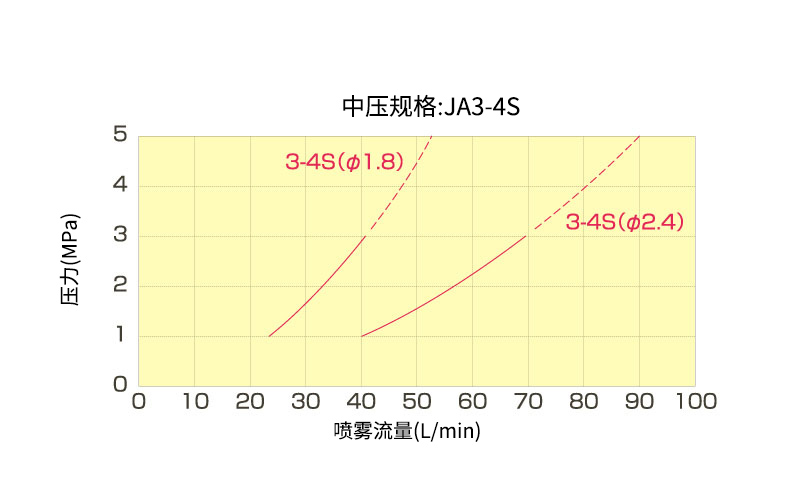

［喷雾流量］中压规格：JA3-4S

［喷雾流量］JA2-（二维喷嘴）

喷嘴安装个数（个）	型号	喷雾流量（ℓ/min）（MPa)※1
喷嘴安装个数（个）	型号	0.3	0.7	1.0
2	1/2FJA2-2（φ2.5）S304～	14	22	26
	1/2FJA2-2（φ3.5）S304～	27	41	49
	1/2FJA2-2（φ5.4）S304～	53	81	97
4	1/2FJA2-4（φ2.5）S304～	28	43	51
	1/2FJA2-4（φ3.5）S304～	52	79	95
	1/2FJA2-4（φ5.4）S304～	98	150	180

规格

种类	形番	喷嘴孔径（φ）※1	喷嘴数（個）	耐压（MPa）※2	使用温度（℃）	喷雾流量（ℓ/min）※3	喷雾距离（m）	表面处理※4
三维喷嘴	1/2FJA3-2L（φ3.5）S304	3.5	2	6.0	4～60	24～82	2～7	300# バフ研磨
	1/2FJA3-2L（φ5.4）S304	5.4		6.0		24～82	2～7
	1/2FJA3-2S（φ1.8）S304	1.8		15.0		12～36	6～9
	1/2FJA3-2S（φ2.4）S304	2.4				12～36
	1/2FJA3-4S（φ1.8）S304	1.8	4			24～70
	1/2FJA3-4S（φ2.4）S304	2.4	4			24～70	-	-
二维喷嘴	1/2FJA2-2（φ2.5）S304～	2.5	2	10.0		14～53
	1/2FJA2-2（φ3.5）S304～	3.5
	1/2FJA2-2（φ5.4）S304～	5.4
	1/2FJA2-4（φ2.5）S304～	2.5	4			28～98
	1/2FJA2-4（φ3.5）S304～	3.5
	1/2FJA2-4（φ5.4）S304～	5.4

※1．JA2-安装直线喷嘴时孔径的大小。
※2．推荐使用压力为（MPa）JA3-2L：0.3～1.2、JA3-2S：1.0～3.0、JA2-：0.3～2.0。
※3．JA2-安装直线喷嘴时在0.3MPa的工作压力下的参数。
※4．JA2-请高知表面需要如何处理（抛光或电抛光）。
