自旋型洗罐喷嘴 ES

螺纹尺寸	1/8F～1*1/2F,φ10.5～φ50.8	使用压力	0.05～1.0MPa	喷雾流量	7～440ℓ/min
飞射距离	-	清洗距离	-	耐热温度	60℃

目录 CAD 说明书案例下载

产品特点

特点：

通过清洗水的动力自动旋转清洗。

九种型号可供旋转，喷雾流量范围7~440ℓ/ min。

备有螺纹连接以及更加卫生的插销连接。

外形小巧，不存液滴的内部构造。
用途：

清洗罐、灌装机

产品规格

材质

型号	喷量分类	连接类型（管道连接类型）	材质
1 / 8FES01N~	01	N（螺纹）	本体：S316L 轴受部：PTFE
φ10ES01P〜	01	P（插销）
1 / 8FES02N~	02	N（螺纹）
φ13ES02P〜	02	P（插销）
1 / 4FES03N〜	03	N（螺纹）
φ17ES03p~	03	P（插销）
3 / 8FES05N~	05	N（螺纹）
φ21ES05P~	05	P（插销）
3 / 8FES1N~	1	N（螺纹）
φ21ES1P〜	1	P（插销）
1 / 2FES2N〜	2	N（螺纹）
φ25ES2P〜	2	P（插销）
3 / 4FES3N〜	3	N（螺纹）
φ38ES3P〜	3	P（插销）
1FES4N〜	4	N（螺纹）
φ38ES4P〜	4	P（插销）
1 * 1 / 2FES5N〜	5	N（螺纹）
φ50ES5P〜	5	P（插销）

质量

形号	喷量分类	连接类型（管道连接类型）	质量（g）
1 / 8FES01N~	01	N（螺纹）	20
φ10ES01P〜	01	P（插销）	25
1 / 8FES02N~	02	N（螺纹）	35
φ13ES02P〜	02	P（插销）	50
1 / 4FES03N〜	03	N（螺纹）	75
φ17ES03p~	03	P（插销）	90
3 / 8FES05N~	05	N（螺纹）	155
φ21ES05P~	05	P（插销）	210
3 / 8FES1N~	1	N（螺纹）	185
φ21ES1P〜	1	P（插销）	235
1 / 2FES2N〜	2	N（螺纹）	260
φ25ES2P〜	2	P（插销）	315
3 / 4FES3N〜	3	N（螺纹）	605
φ38ES3P〜	3	P（插销）	660
1FES4N〜	4	N（螺纹）	925
φ38ES4P〜	4	P（插销）	1,060
1 * 1 / 2FES5N〜	5	N（螺纹）	1,640
φ50ES5P〜	5	P（插销）	1,820

尺寸

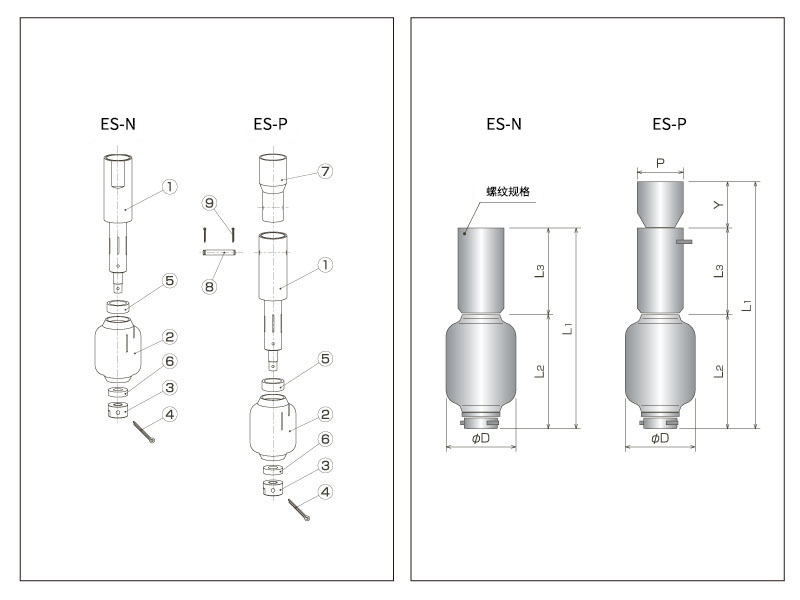

下图左：部品展开图下图右：尺寸图

①供液轴管　②旋转体　③轴承固定座
④防脱落插销　⑤上轴承　⑥下轴承
⑦焊接连接管　⑧链接插销　⑨双侧插销

形号	喷量区分	连接类型（管道连接类型）	螺纹・连接管尺寸（螺纹・连接管尺寸）	L1 （mm）	L2 （mm）	L3 （mm）	φD （mm）	L2 （mm）	Y （mm）	P （mm）
1/8FES01N～	01	N（螺纹）	1/8F（1/8F）	38	22.0	16	16	22.0	-	-
φ10ES01P～	01	P（插销）	φ10.5（φ10）	48	22.0	16	16	22.0	10	10.5
1/8FES02N～	02	N（螺纹）	1/8F（1/8F）	53	28.5	24.5	20	28.5	-	-
φ13ES02P～	02	P（插销）	φ13.8（φ13）	73	28.5	24.5	20	28.5	20	13.8
1/4FES03N～	03	N（螺纹）	1/4F（1/4F）	65	35.0	30	25	35.0	-	-
φ17ES03P～	03	P（插销）	φ17.3（φ17）	90	35.0	30	25	35.0	25	17.3
3/8FES05N～	05	N（螺纹）	3/8F（3/8F）	97	52.0	45	30	52.0	-	-
φ21ES05P～	05	P（插销）	φ21.7（φ21）	127	52.0	45	30	52.0	30	21.7
3/8FES1N～	1	N（螺纹）	3/8F（3/8F）	115	60.0	55	31.5	60.0	-	-
φ21ES1P～	1	P（插销）	φ21.7（φ21）	145	60.0	55	31.5	60.0	30	21.7
1/2FES2N～	2	N（螺纹）	1/2F（1/2F）	123	68.0	55	41.5	68.0	-	-
φ25ES2P～	2	P（插销）	φ25.4（φ25）	153	68.0	55	41.5	68.0	30	25.4
3/4FES3N～	3	N（螺纹）	3/4F（3/4F）	139	79.0	60	60	79.0	-	-
φ38ES3P～	3	P（插销）	φ38.1（φ38）	174	79.0	60	60	79.0	35	38.1
1FES4N～	4	N（螺纹）	1F（1F）	163	93.0	70	75	93.0	-	-
φ38ES4P～	4	P（插销）	φ38.1（φ38）	198	93.0	70	75	93.0	35	38.1
1*1/2FES5N～	5	N（螺纹）	11/2F（11/2F）	180	105	75	88	105	-	-
φ50ES5P～	5	P（插销）	φ50.8（φ50）	225	105	75	88	105	45	50.8

其他

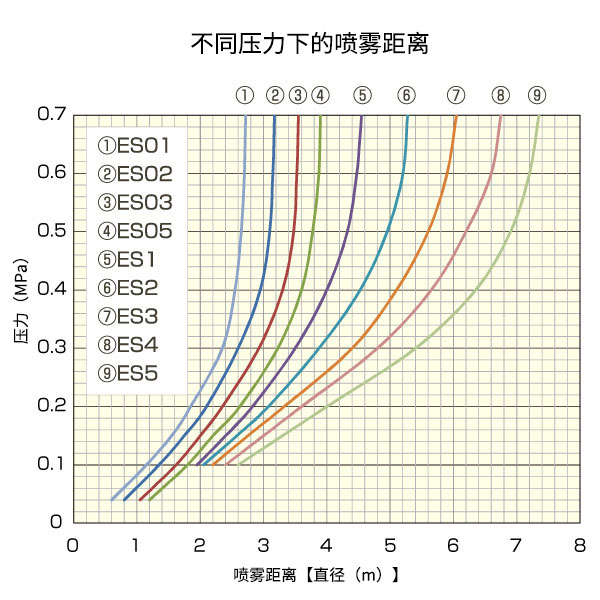

［喷雾距离］

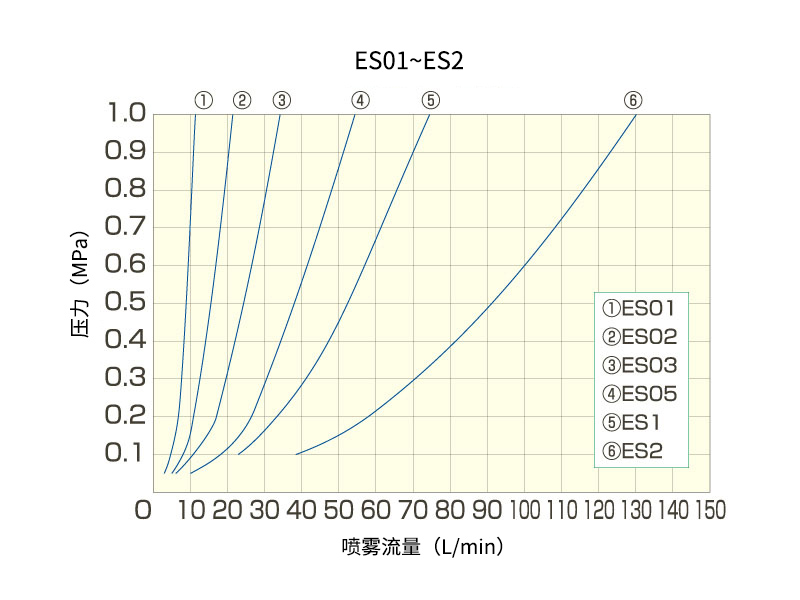

［流量线图］ES01、ES02、ES03、ES1、ES2

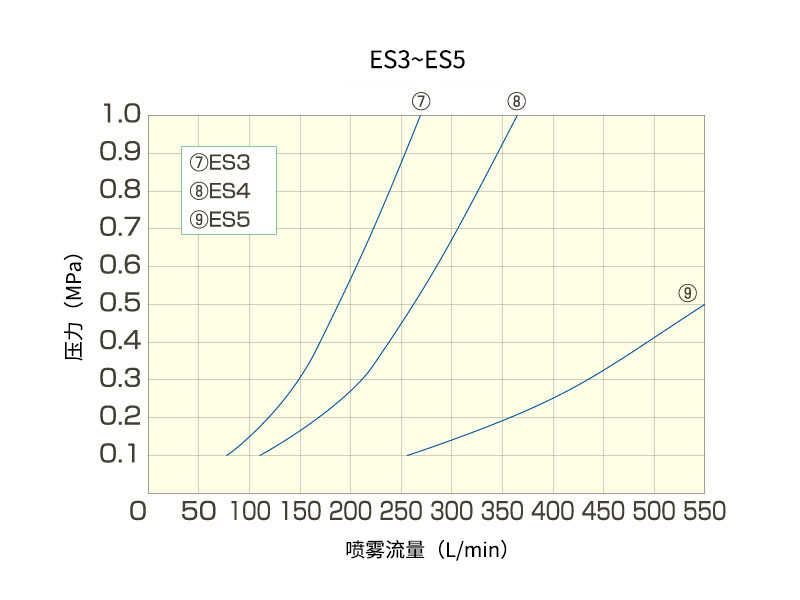

［流量线图］ES3、ES4、ES5

型号	喷量区分	喷雾流量（ℓ/min）※	圧力范围（MPa）	喷雾样式（图案）	转数（rpm）※	耐热温度（℃）
1/8FES01N～	01	7	0.05～1.0	扇状・上下360° ・上180° ・下180°	60～120	60
φ10ES01P～	01	7
1/8FES02N～	02	13
φ13ES02P～	02	13
1/4FES03N～	03	20
φ17ES03P～	03	20
3/8FES05N～	05	31	0.1～1.0
φ21ES05P～	05	31
3/8FES1N～	1	42
φ21ES1P～	1	42
1/2FES2N～	2	70
φ25ES2P～	2	70
3/4FES3N～	3	150
φ38ES3P～	3	150
1FES4N～	4	210
φ38ES4P～	4	210
1*1/2FES5N～	5	440
φ50ES5P～	5	440

※0.3MPa時
