二流体帘幕喷嘴 PSN

螺纹规格	-	螺纹尺寸	3/8F	标准压力	-
喷雾角度	-	流量	8.0～28.0ℓ/min※1	供气方式	压缩空气
供液方式	液加压	平均粒子径	-	空气消耗量	520Nℓ/min～1700Nℓ/min※1
空气压力	-	异物通过径	-

目录 CAD 说明书案例下载

产品特点

特点：

・解决清洗不均及不彻底的二流体帘幕喷嘴。

・高打力且喷雾均匀。

・可缩短与对象物的距离。

※1。压缩空气压力的喷射流量和空气消耗量为0.1至0.4MPa，液体压力为0.1至0.4MPa，它的切口长度为1,000毫米，切口宽度为0.05毫米。
材质：

S304
用途：

洗净：玻璃基板、液晶部材。

冷却：钢板、铸物。

调湿：纸、瓦楞纸。

[钢铁业]
表面处理工艺：表面处理钢板的精密清洗，辊清洗

产品规格

构造

・由喷嘴、帘幕板、O型圈等多个组件构成二流体喷嘴。
・压缩空气和液体在喷嘴内部混合，使之微粒化，内部混合型。
　（液体和压缩空气在喷嘴连接器中混合，预混型）
・液体加压后供给二流体喷嘴的液体加压式。

材质

・垫圈：PE
・O型圈：FKM
・其他：S304

质量

型号		供给口数-螺纹尺寸		L1	L2	L3	L4	质量（kg）
帘幕长度（mm）	帘幕宽度（mm）	压缩空气	液体	L1	L2	L3	L4	质量（kg）
460	0.05 0.1 0.15	2-3/8F	2-3/8F	490	460	230	130	5.6
600		3-3/8F	3-3/8F	630	600	400	115	7.2
700		3-3/8F	3-3/8F	730	700	460	135	8.4
780		3-3/8F	3-3/8F	810	780	520	145	9.3
1,200		5-3/8F	5-3/8F	1,230	1,200	960	135	14

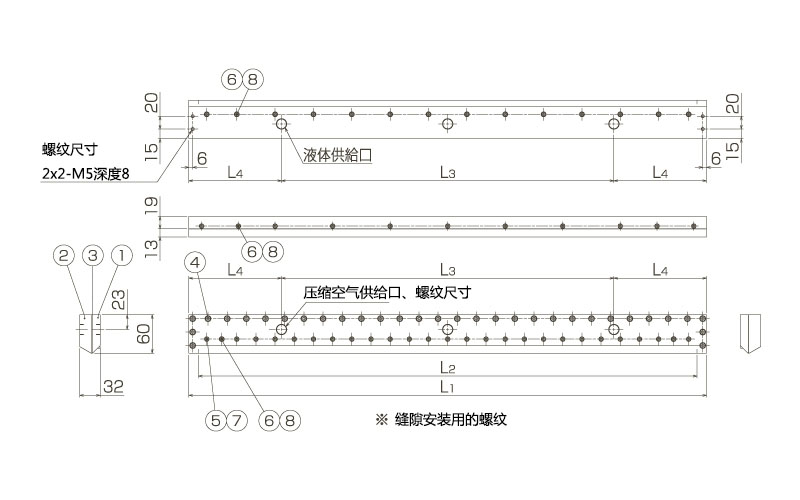

外形尺寸

No.	名称	标准材质
①	帘幕板（空气侧）	S304
②	帘幕板（液侧）	S304
③	垫圈	PE
④	附六角孔螺栓（M5×12）	S304
⑤	附六角孔螺栓（M4×8）	S304
⑥	附六角孔螺栓（M4×10）	S304
⑦	O形圈（P-4）	FKM
⑧	O形圈	FKM

※根据材质、型号的不同，喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
