充圆锥喷嘴 SETOJet

螺纹规格	-	螺纹尺寸	1/8F	标准压力	-
喷雾角度	-	流量	2.0ℓ/hr～111ℓ/hr	供气方式	压缩空气
供液方式	液加压、虹吸式	平均粒子径	20μm～60μm※1	空气消耗量	38Nℓ/min～290Nℓ/min
空气压力	0.3MPa	异物通过径	0.5mm～2.0mm※2

目录 CAD 说明书案例下载

产品特点

特点：

・产生平均粒径60μm（※1）以下之“微雾”的二流体充圆锥喷嘴

・液体通过路断面设计成圆形，并废除弯曲部分，因此不宜堵塞。

・在喷嘴外部混合气体和液体的外混型

※1。平均粒径为压缩空气压力0.3MPa，液压0MPa（吸入），吸入高度100mm的平均粒径。
※2。异物通道直径用于液体。
材质：

不锈钢S303、PTFE
用途：

散布：油、脱模剂、润滑剂、蜂蜜、尿素水、防锈剂、粘性液体、混合液、其他。

产品规格

构造

・由喷嘴口、喷嘴本体、O型垫圈、连接器等多个组件构成二流体充圆锥形喷嘴
・通过使液体通道横截面为圆形并消除弯曲部分来消除堵塞。
・压缩空气和液体在喷嘴外部混合，属外部混合型。
・液体加压后供给二流体喷嘴的液体加压式。
　或利用压缩空气的力量将液体吸上喷雾的虹吸式。

材质

・本体、其他：S303
・O形环：FKM
［可选材质］S316L

质量

85g

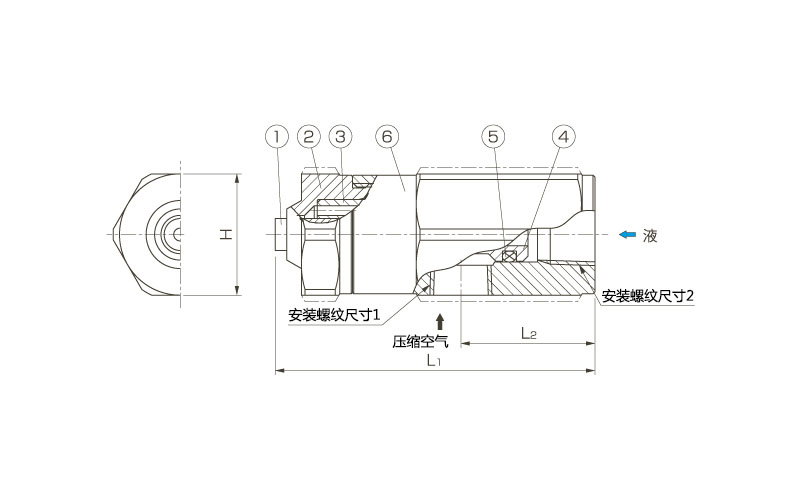

外形尺寸

No.	名称	标准材质※1
①	喷嘴口	S303
②	本体	S303
③	空气平衡点	S303
④	心柄	S303
⑤	O形环	FKM
⑥	连接点	S303

注）SETO 04, 075为①、③一体形构造。

※1可选材质S316L

寸法和尺寸

空气消耗量的区分	喷量的区分	螺纹尺寸1 （压缩空气）	螺纹尺寸2 （液）	L1 （mm）	L2 （mm）	H （mm）
空气消耗量的区分	喷量的区分	螺纹尺寸1 （压缩空气）	螺纹尺寸2 （液）	L1 （mm）	L2 （mm）	H （mm）
04	05	1/8F	1/8F	49.5	21	19
	07			49.5
	10			49.5
075	07			49.5
075	10			49.5
15	10			50.0
15	20			50.0
22	10			50.0
22	20			50.0

※根据材质、型号的不同，喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
