充圆锥喷嘴 JJA

螺纹规格	-	螺纹尺寸	2T10	标准压力	-
喷雾角度	-	流量	1.1ℓ/min～24ℓ/min※1	供气方式	压缩空气
供液方式	液加圧	平均粒子径	150μm～650μm	空气消耗量	70Nℓ/min～720Nℓ/min
空气压力	0.2MPa～0.4MPa	异物通过径	3.7mm～5.2mm※2

目录 CAD 说明书案例下载

产品特点

特点：

・产生平均粒径130μm（※2）以上之“细雾”“中雾”的大喷量二流体充圆锥喷嘴

・流量调整范围广，喷雾全区域的粒径均匀。

・异物通过径大，不易堵塞，适合于混入异物的液体及垃圾焚烧厂的污水燃烧

・结构简单，维护方便。

※1喷雾角度·空气消耗量为气压0.2~0.4MPa、液压0.05~0.7MPa时测定

※2数值为使用脱普勒法测定
材质：

S316L
用途：

冷却：燃烧气体、铸造物、其他。

燃烧：废水、污水、其他。

产品规格

构造

・由喷嘴本体、混合连接器、法兰等多个组件构成二流体喷嘴。
・压缩空气和液体在喷嘴内部混合，使之微粒化的内部混合型。
　（液体合压缩空气在混合连接器中混合的预混型）
・液体加压后供给二流体喷嘴的液体加压式。

材质

・喷嘴本体、喷嘴芯、喷嘴连接器：S316L
・配管：S316LTP
・垫片：陶瓷纤维+不锈钢线
・其他：S304

质量

-

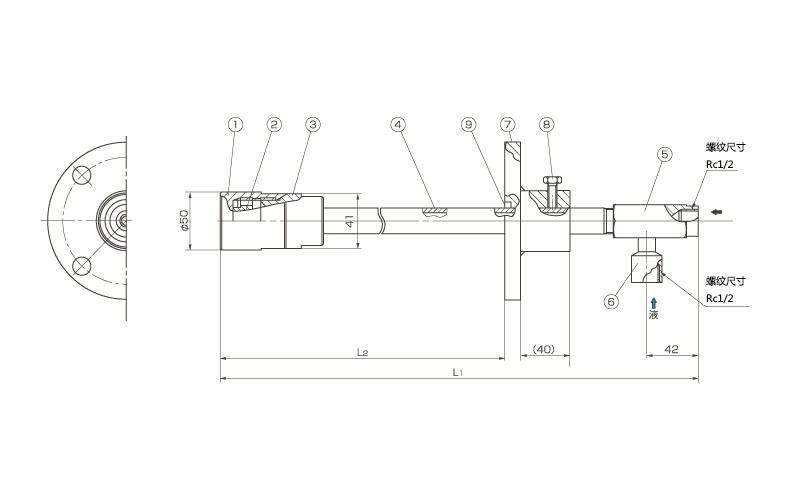

外形尺寸

No.	名称	标准材质
①	本体	S316L
②	喷嘴芯	S316L
③	喷嘴连接器	S316L
④	配管	S316LTP
⑤	混合连接器	S304
⑥	液体管接头	S304
⑦	法兰	S304
⑧	螺钉	S304
⑨	垫片	陶瓷纤维+不锈钢线

尺寸类型和质量

类型	喷嘴全长L1（mm）※	长度L2（mm）	质量（kg）※1
A	440	200～300	1.8
B	540	300～400	2.0
C	740	400～600	2.3
D	940	600～800	2.6
E	1,140	800～1,000	2.9

※1 不包括法兰。

※根据材质、型号的不同，喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
