扇形喷嘴 VVEA

螺纹规格	-	螺纹尺寸	1/8F	标准压力	-
喷雾角度	60°～80°※1	流量	0.23ℓ/min～4.17ℓ/min	供气方式	压缩空气
供液方式	液加压	平均粒子径	20μm～400μm	空气消耗量	24Nℓ/min～33Nℓ/min
空气压力	0.2MPa～0.5MPa	异物通过径	0.8mm～1.6mm

目录 CAD 说明书案例下载

产品特点

特点：

・平均粒径在50μm（※2）以上的“细雾”二流体扇形喷嘴

・由于喷雾形状厚薄均等，可以得到强打力。

・流量调整范围大，喷嘴变动小。

・迷你型。

※1喷雾角度为气压0.4MPa、液压0.5MPa时测定

※2数值为使用脱普勒法测定
材质：

不锈钢S303
用途：

清洗：液晶、印刷基板、钢板。

[钢铁工业]
表面处理工艺：表面处理钢板精密清洗，辊清洗

产品规格

构造	・由喷嘴口，扣盖，混合连接器，液管等多个组件构成的2流体喷嘴。・压缩空气和液体在喷嘴内部混合，使之微粒化的内部混合型。　（压缩空气在喷嘴内部的中心，而液体在其外围流动的内部混合内气型）・液体加压后供给二流体喷嘴的液体加压式。
材质	・本体：S303
质量	50g

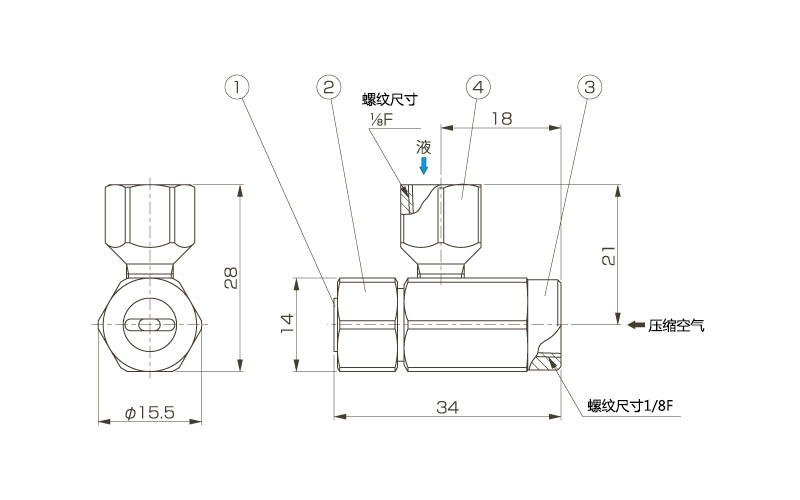

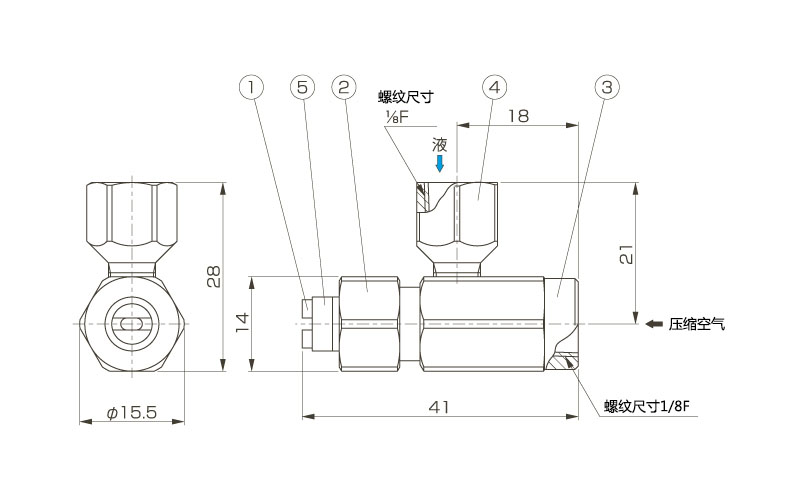

外形尺寸	60°型 ①喷嘴口 ②扣盖 ③混合连接器 ④液管 80°型 ①喷嘴口 ②扣盖 ③混合连接器 ④液管 ⑤套筒 ※VVEA8005没有套筒。 ※根据材质、型号的不同，喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
