烟气冷却用喷枪(大喷量) GSIMⅡ

螺纹规格 - 螺纹尺寸 1*1/4T10–2T10 标准压力 -
喷雾角度 20~60° 流量 70ℓ/hr~1600ℓ/hr※1 供气方式 压缩空气
供液方式 液加压 平均粒子径 30μm~80μm 空气消耗量 340Nℓ/min~5,800Nℓ/min※2
空气压力 - 异物通过径 1.8mm~4.0mm※3
产品特点
  • 特点:

    产生70~1600ℓ/hr的大喷量微雾二流体喷嘴。

    气水比130的条件下,可达到平均粒子径50μm,最大粒子径150μm的低汽水比设计,具有优越微粒化的节能二流体喷嘴。

    喷雾角度2种,喷量6种,共计12种喷嘴

    精巧的设计,轻量化简单的喷嘴构造降低维护时间,减少了费用。

    ※1喷雾流量为气压0.3MPa、液压0.2~0.5MPa时测定

    ※2空气消耗量为气压0.3~0.4MPa时测定

  • 材质:

    S316L

  • 用途:


    冷却:燃烧气体、耐火物、铸造物。

    调湿:废气、混凝土。

    燃烧:油、废液。

    镇尘:再回收设备、原料设备、铸物。

    [钢铁业]
    炼铁工段:入燃气轮机进入气体冷却,耐火物整修时冷却,出铁时的粉尘控制
    炼钢工段:转炉耐火物整修时冷却,电炉排气冷却,出铁时的镇尘冷却
    滚轧·表面处理工段:加热炉气体冷却,滚轧机出口的镇尘

产品规格
构造 ・由喷嘴口、叶片、连接器、气管、液管等多个组件构成的2流体喷嘴。
・压缩空气和液体在喷嘴内部混合,使之微粒化的内部混合型。
 (液体在喷嘴内部的中心,而压缩空气在其外围流动的内部混合外气型。)
・液体加压后供给二流体喷嘴的液体加压式。
材质 ・喷嘴口、外管(空气管):S316L(不锈钢316L)
・内管(液体管)、接头、接口、螺栓:S304(不锈钢304)
・叶片:S316L相当(不锈钢316L相当)
・O型垫圈:FKM
・垫圈:陶瓷纤维+不锈钢线
・法兰:SCS13(S304(不锈钢304))
质量

质量

空气消耗量
的区分
尺寸
的种类
质量
(g)
37・55 A 1,300
B 1,600
C 2,000
D 2,400
75・110 A 1,800
B 2,300
C 2,800
D 3,300
150・220 A 2,500
B 3,100
C 3,700
D 4,300


尺寸和类型

类型 喷嘴全长L1(mm)※ 长L2(mm)
A 560 300~400
B 760 400~600
C 960 600~800
D 1,160 800~1,000

※喷嘴全长L1为标准尺寸。
※标准质量不包括法兰的重量。
※喷嘴全长增加100mm时、37・55区分下的质量增加180g、75・110区分下的质量增加260g、150・220区分下的质量增加300g。

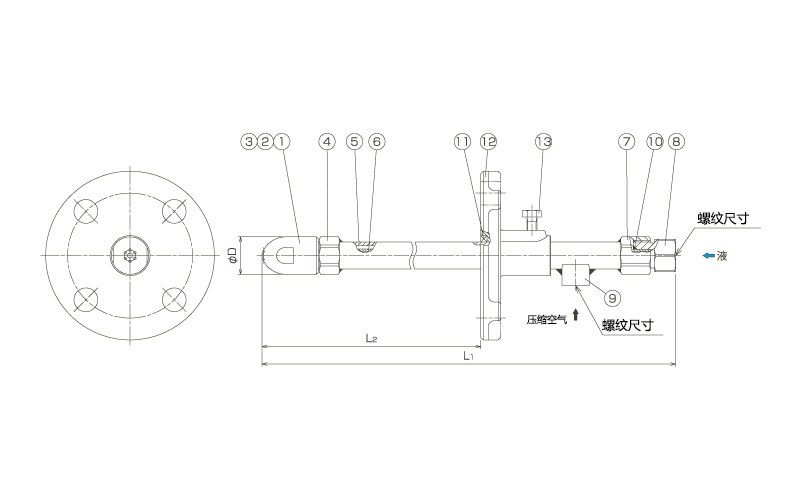

外形尺寸

No. 名称
喷嘴口
喷嘴芯
叶片
连接器
外管(空气管)
内管(液体管)
接头
液体管接口
空气接口
O型垫圈
垫圈
法兰
螺栓

尺寸和螺纹尺寸

喷角
的区分
空气消耗量
的区分
螺纹尺寸 外形尺寸
φD(mm)
空气
60
20
37 3/8F 3/8F 30
55
75 1/2F 1/2F 38
110
150 3/4F 50
220

※根据材质、型号的不同,喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
