扇形喷嘴(微雾小喷量) BIMV

螺纹规格 - 螺纹尺寸 - 标准压力 -
喷雾角度 45°~110°※1 流量 1.0ℓ/hr~107ℓ/hr 供气方式 压缩空气
供液方式 液体加压 平均粒子径 20μm~100μm 空气消耗量 20Nℓ/min~103Nℓ/min
空气压力 0.2MPa~0.4MPa 异物通过径 0.2mm~1.6mm※2
产品特点
  • 特点:

    ・产生平均粒径100μm(※1)以下之“微雾”的二流体扇形喷嘴

    ・对喷雾液体加0.1~0.3MPa压力的液体加压式,流量调整范围广。

    ・喷雾角度为110°、80°、45°三种

    ・全域呈均等流量分布,中央强且逐渐向两端减弱的山形分布。

    ※1数值为使用脱普勒法测定

    ※2异物通过直径为喷嘴喷口部位置。

  • 材质:

    不锈钢S303 、PP(可选材质S316L)

  • 用途:


    散布:脱模剂、除臭剂、油、表面处理剂、防锈剂、润滑剂、蜂蜜、防虫剂、尿素水、其他。

    冷却:模具、气体、钢板、钢片、铸物、车体、涂装物、玻璃板、塑胶、其他。

    调湿:纸、废气、陶瓷、混泥土、其他。

    洗净:精密基板、玻璃管、其他。


产品规格
构造 ・由喷嘴口、芯、扣盖、连接器四个组件构成。
・连接器的种类有N型,T型,ND型,SP型和SN型,球状接头有UND型,USP型,USN型可供选择。
・压缩空气和液体在喷嘴内部混合,是内部混合型。
 (压缩空气在喷嘴内部的中心,而液体在其外围流动的形式)
・液体加压后供给二流体喷嘴的液体加压式。
材质 ・本体:S303或PP
[可选材质]S316L
质量
连接器的类型 空气消耗量 螺纹尺寸 质量
(g)
压缩空气 导引空气
N 02,04,075 1/8F 1/8F - 55
15,22 1/4F 1/4F 130
T 02,04,075 1/8F 1/8F - 80
15,22 1/4F 1/4F 210
ND(UND) 02,04,075 1/8F 1/8F - 172
15,22 193
SP(USP) 02,04,075 1/8F 1/8F 1/8F 146
15,22 167
SN(USN) 02,04,075 1/8F 1/8F - 151
15,22 172

※连接器的种类请参考目录。

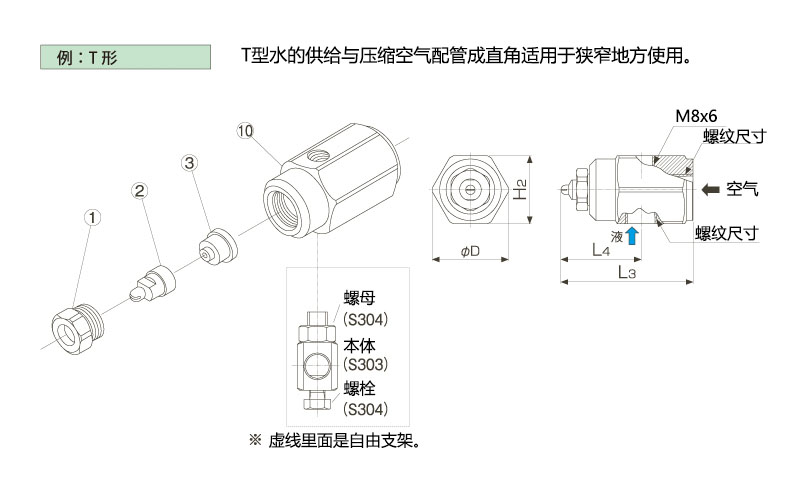

外形尺寸

①扣盖
②芯片
③芯
⑩连接器
※这是连接器为T型的外形尺寸。
※喷雾流量的调节、喷雾的开关,可通过连接器调节(详情请参考目录)。

寸法表

空气消耗量
的区分
尺寸(mm)
L3 L4 H2 φD
02 40.8 24.8 21 23.5
04※1 42.3 26.3 21 23.5
BIMJ2004 42.5 26.5 21 23.5
075 43.6 27.6 21 23.5
15 60.1 38.1 29 32.5
22 62.3 40.3 29 32.5

※1 BIMJ2004以外的喷嘴。
※根据材质、型号的不同,喷嘴的外观、尺寸可能存在差异。
