实心圆锥形喷嘴/广角喷雾角型 BBXP-PVDF/BBXP-PVC

目录 CAD 说明书案例下载

产品特点

特点：

・喷雾形状为圆形，流量分布均等的广角实心圆锥形喷嘴。
・喷角为120°，因此比其他喷嘴的喷雾面积广。
・从小喷量至中喷量的系列喷嘴。
・为使异物通过径加大，故在旋回子上采用X形叶片，因此不易发生堵塞。
材质：

S303、S316、PVC、PVDF
用途：

洗净：气体、焚烧烟、机械装置、清除器、桶槽、零件、碎石、土砂等
冷却：气体、机器装置、桶槽、钢板等。
散布：污水处理、曝气、消泡、防火、灭火、镇尘、海水淡化等。

产品规格

构造

・由喷嘴本体及X形叶片两部分构成，将叶片压入本体的一体型喷嘴。

材质

・喷嘴（螺纹尺寸1/8M～3/8M(F)：S303
・喷嘴（螺纹尺寸1/2F～1F）：S303
・喷嘴（螺纹尺寸1*1/2F以上）：S316
［可选材质］S316L、其他
注）黄铜材料已于2019年7月停产。

质量

※螺纹尺寸（　）中的树脂、为喷雾流量区分。

注）黄铜材料已于2019年7月停产。

外形尺寸

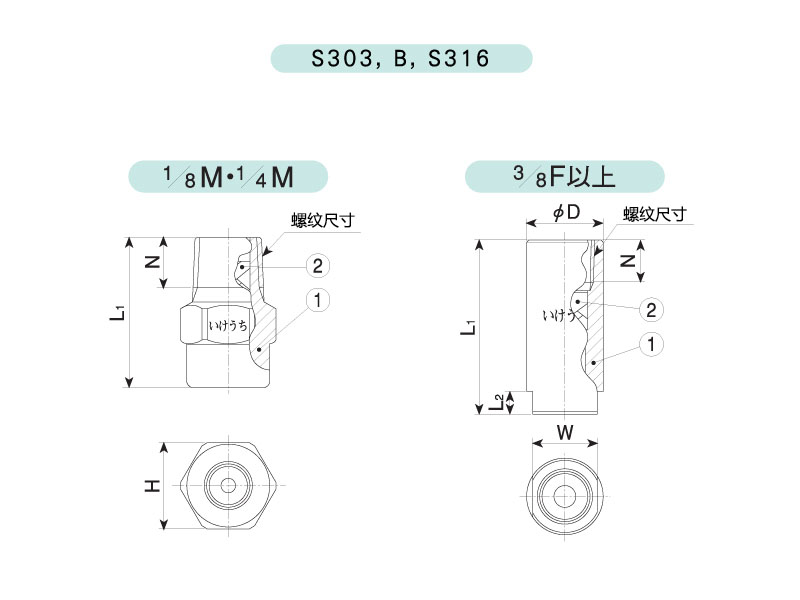

［金属制］左图螺纹尺寸1/8M、1/4M　右图螺纹尺寸3/8F以上

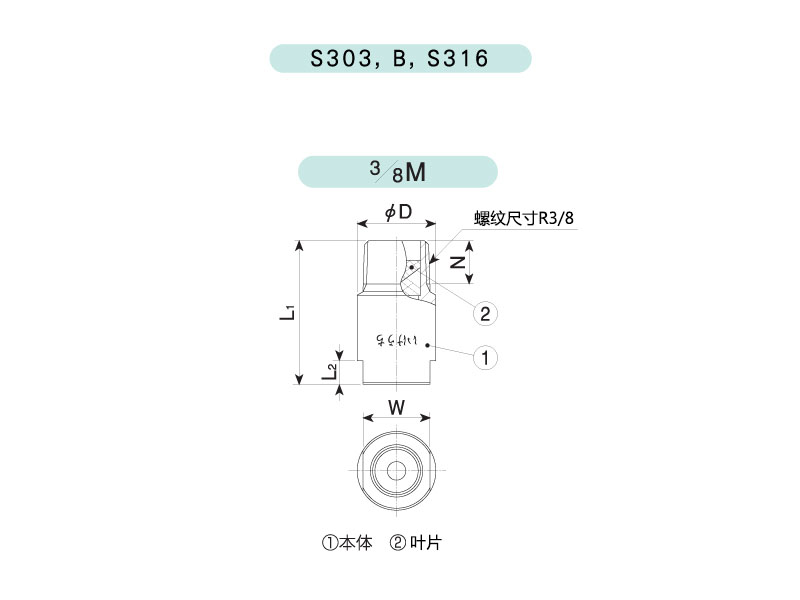

［金属制］螺纹尺寸3/8M

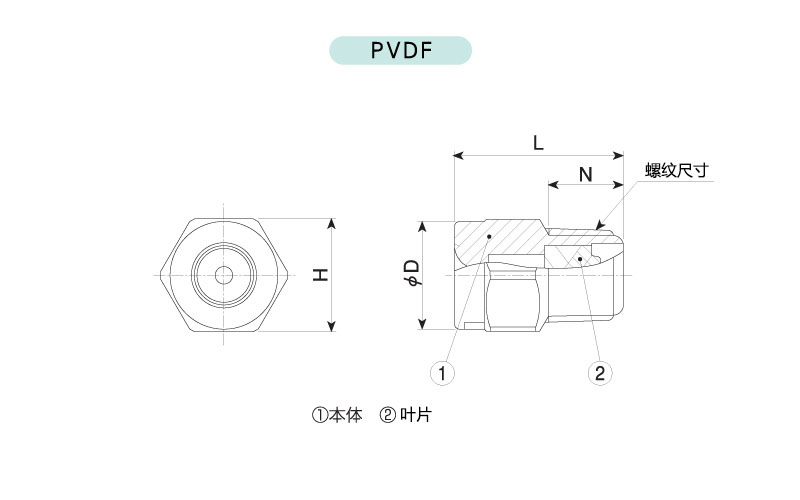

［树脂制］材质：PVDF

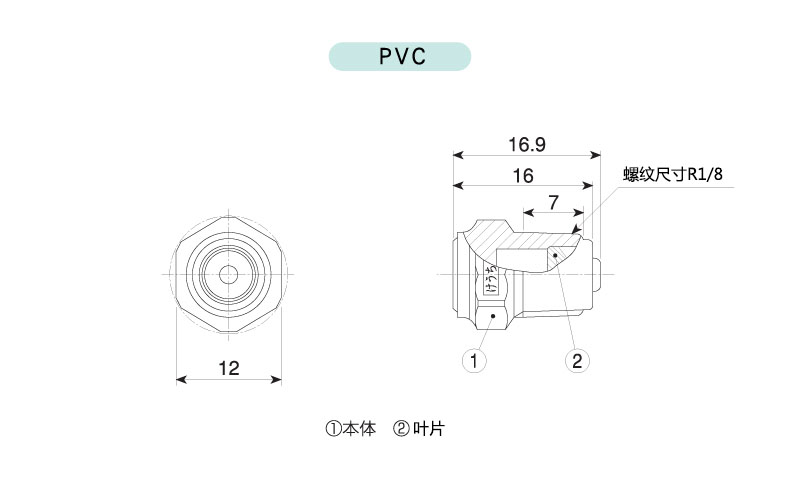

［树脂制］材质：PVC

※螺纹尺寸（　）中的数值、为喷雾流量区分。
※材质：PVC的外形尺寸请参照目录。
※根据材质、型号的不同，喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
