螺纹规格 | - | 螺纹尺寸 | M5深度4 | 标准压力 | - |
---|---|---|---|---|---|
喷雾角度 | 45°~110°※1 | 流量 | 0.25ℓ/hr~14.3ℓ/hr | 供气方式 | 压缩空气 |
供液方式 | 液体加压式 | 平均粒子径 | 20μm~100μm | 空气消耗量 | 2.6Nℓ/min~25Nℓ/min |
空气压力 | 0.2MPa~0.4MPa | 异物通过径 | 0.2mm~0.4mm※2 |
|
・CBIM系列喷嘴内置气动活塞,可实现ON-OFF控制喷雾。
・产生平均粒径100μm(※2)以下之“微雾”的二流体扇形喷嘴
・对喷雾液体加0.1~0.3MPa压力的液体加压式,流量调整范围广。
・喷雾角度为110°、80°、45°三种
・全域呈均等流量分布,中央强且逐渐向两端减弱的山形分布。
※1数喷雾角度为气压0.3MPa、液体压力0.1MPa时测定
※2数值为使用脱普勒法测定
不锈钢S303 (可选材质S316L)
散布:油、表面处理剂、防锈剂、润滑剂。
调湿:纸、废气、陶瓷、混泥土。
洗净:精密基板、玻璃管。
构造 |
[通用规格] ・由喷嘴口、芯、扣盖、连接器等多个个组件构成二流体喷嘴 ・压缩空气和液体在喷嘴内部混合,使之微粒化的内部混合型。 (压缩空气在喷嘴内部的中心,而液体在其外围流动的内部混合内气型) ・液体加压后供给二流体喷嘴的液体加压式。 [CBIM-CSP型] ・通过导引空气的开/关控制喷嘴内部活塞上下移动,从而控制喷雾的开/关 (导引空气的供给压力应在0.2MPa以上) [CBIM-CSN型] ・通过压缩空气的开/关控制喷嘴内部活塞上下移动,从而控制喷雾的开/关。 (压缩空气的压力达到0.2MPa以上时开始喷雾。) |
||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
材质 |
・喷嘴口:S303(不锈钢303) ・芯:S303(不锈钢303) ・螺帽:S303(不锈钢303) ・接头:S303(不锈钢303) ・连接器:S303(不锈钢303) ・垫圈:FKM ・弹簧扣盖:S303(不锈钢303) |
||||||||||||||||
质量 |
125g |
||||||||||||||||

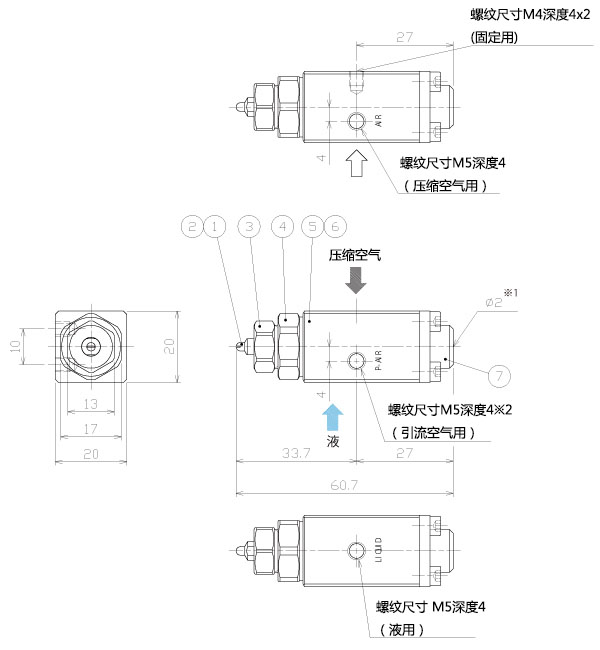

外形尺寸 |
※1.这是排气孔。 ※2.CSN型连接器没有引流空气口。 ※根据材质、型号的不同,喷嘴的外观、尺寸可能存在差异。详细请来电咨询。 |
