空圆锥喷嘴(微雾小喷量) CBIMK.S

螺纹规格 - 螺纹尺寸 M3 标准压力 -
喷雾角度 60°※1 流量 1.4ℓ/hr~5.5ℓ/hr 供气方式 压缩空气
供液方式 虹吸式 平均粒子径 20μm~30μm 空气消耗量 27Nℓ/min~92Nℓ/min
空气压力 0.2MPa~0.4MPa 异物通过径 0.6mm~0.8mm
产品特点
  • 特点:

    ・产生平均粒径30μm(※2)以下之“微雾”的二流体扇形喷嘴

    ・无需液体加压装置的虹吸式

    ・喷雾角度为60°

    ※1数喷雾角度为气压0.3MPa、吸上高度100mm时测定

    ※2数值为使用脱普勒法测定

  • 材质:

    不锈钢S303

  • 用途:


    散布:脱模剂、除臭剂、油、表面处理剂、防锈剂、润滑剂、蜂蜜、防虫剂、尿素水、其他。

    冷却:模具、气体、钢板、钢片、铸物、车体、涂装物、玻璃板、塑胶、其他。

    调湿:纸、废气、陶瓷、混泥土、其他。

产品规格
构造 ・由喷嘴口、芯、扣盖、连接器四个组件构成二流体喷嘴。
・压缩空气和液体在喷嘴内部混合,使之微粒化的内部混合型。
 (压缩空气在喷嘴内部的中心,而液体在其外围流动的内部混合内气型)
・利用压缩空气的力量将液体吸上喷雾的虹吸式。
材质 ・本体:S303
质量

约22

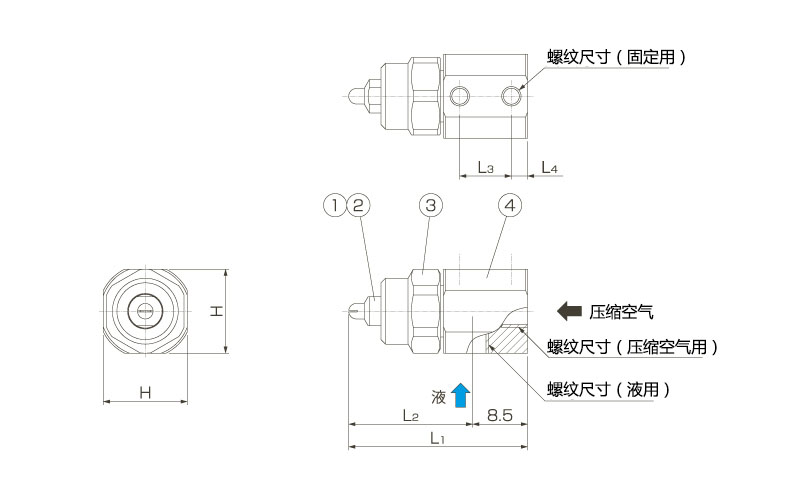

外形尺寸

①扣盖
②芯片
③芯
④连接器

尺寸和螺纹尺寸

空气消耗量
的区分
外形尺寸(mm) 螺纹尺寸
L1 L2 L3 L4 H 压缩空气用 液用 固定用
01 27.7 19.2 8 2.5 13 M5深度3 M5深度3 M3×2
02 28 19.5
04 31.3 22.8
075 32.6 24.1

※根据材质、型号的不同,喷嘴的外观、尺寸可能存在差异。详细请来电咨询。
