【池内案例】冷轧钢板表面处理工序｜采用简易装卸扇形喷雾喷嘴-雾的池内(上海)贸易有限公司

更新：2025年11月10日

引入的关键因素

该产品仅需装卸喷嘴部分，就能大幅减轻维护负担。

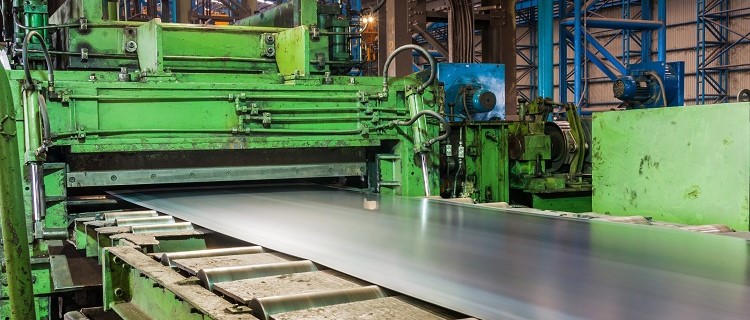

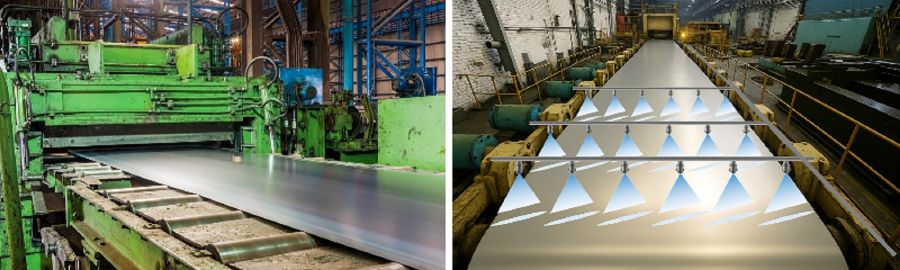

冷轧钢板表面处理与扇形喷雾喷嘴

冷轧钢板表面处理——包括酸洗、碱洗脱脂、漂洗等工序，都离不开扇形喷雾喷嘴（扁平喷雾）。这是因为，对于移动的工件，单个扇形喷雾喷嘴就能覆盖较大面积。

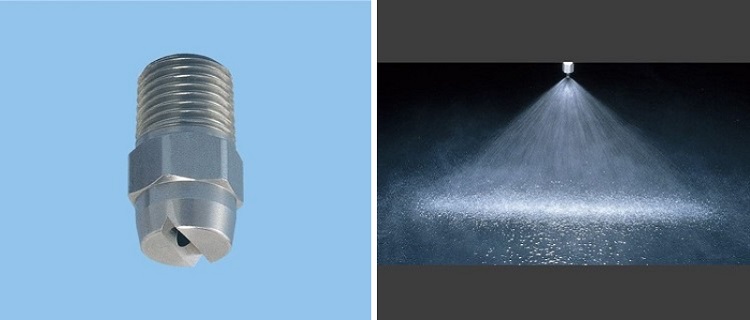

不锈钢制扇形喷雾喷嘴

然而，由于冷轧钢板的宽度可达约2米，实际使用时需将多个喷嘴安装在喷头上。安装时，喷嘴并非在宽度方向上水平排列，而是设置一定的扭转角度，使扇形喷雾图案的两端与相邻图案重叠，从而在整个宽度范围内形成均匀的喷雾分布。

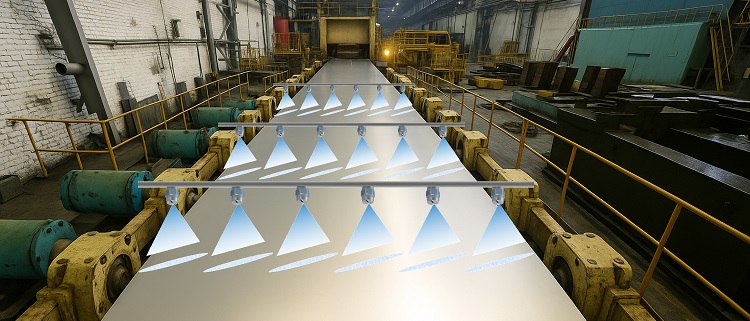

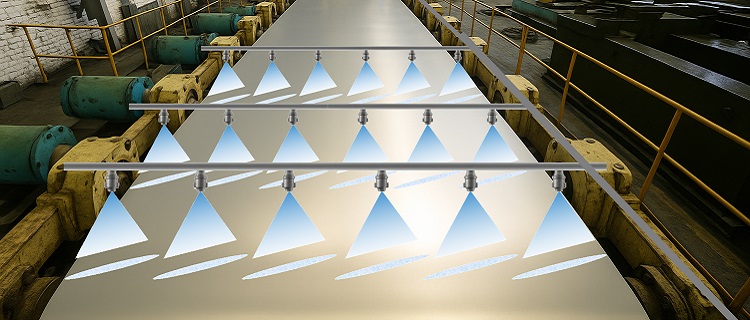

安装在喷头上且带有扭转角度的扇形喷嘴

客户面临的问题

表面处理工序中使用了大量扇形喷雾喷嘴，其性能对钢板质量影响重大。然而，漂洗等清洗工序中使用的水为循环水，容易混入杂质和异物，导致喷嘴内部频繁堵塞。

定期检修（定修）时，需将整个喷头拆下，清理或更换堵塞的喷嘴，然后再次调整扭转角度后安装，维护工作既费时又费力，给现场带来了沉重的负担。

池内公司的提案

我司介绍的是一款刚投入量产的不锈钢制扇形喷嘴“INVV-SS”。
这款新产品由安装在管道上的适配器部分和形成喷雾图案的喷嘴部分组成，采用了只需留下适配器部分，就能单独装卸喷嘴部分的创新设计。

因此，维护时无需将整个喷嘴从喷头上拆下。只需更换堵塞部位的喷嘴部分，或者全部更换后，在空闲时将拆下的喷嘴清理干净，作为备用喷嘴保存即可。无论哪种情况，都无需重新调整底座的扭转角度，大幅减轻了现场的维护负担。
此外，其带法兰的滚花加工结构也是一大特点，便于装卸。

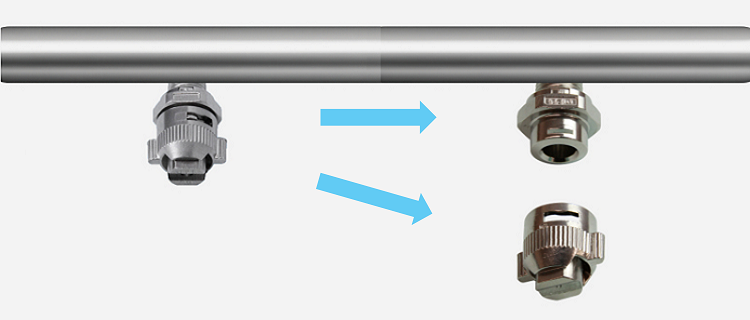

左：底座部分＋喷嘴部分｜右：可仅拆装喷嘴部分，而将底座留在管道上

客户在听取介绍后表示：“这样维护工作就能大幅减少了”，对此深表认同。在切实感受到效果后，客户立即决定引入该产品。

引入效果

引入“INVV-SS”后，定修时无需再将整个喷头拆下，只需更换喷嘴部分即可。这大幅缩短了作业时间，降低了维护所需的人力和成本。此外，由于无需重新调整扭转角度，现场的负担也大幅减轻。

池内公司的喷嘴如今仍在为稳定的钢板表面处理工序提供支持，助力实现高品质制造。
